TMS320F2810, TMS320F2811, TMS320F2812, TMS320C2810, TMS320C2811 и TMS320C2812

Цифровые сигнальные процессоры

Отличительные особенности:

• Высокопроизводительная статическая КМОП-технология
  • Тактовая частота 150 MHz (время цикла 6.67 нс)
  • Низкое энергопотребление (напряжение питания ядра 1.8В при частоте 135МГц, 1.9 В при частоте 150 МГц, напряжение питания портов ввода-вывода 3.3В)
• Поддержка периферийного сканирования по стандарту JTAG¹
• Высокопроизводительное 32-разрядное ядро (TMS320C28x)
  • Поддержка операций 16 x 16 MAC и 32 x 32 MAC
  • Два модуля 16 x 16 MAC
  • Гарвардская архитектура
  • Атомарные операции
  • Высокая скорость реакции на прерывания и их обработки
  • Унифицированный метод программирования памяти
  • Линейное адресное пространство программы/данных объёмом 4M
  • Высокая эффективность кода (на языках C/C++ и Ассемблера)
  • Совместимость по исходному коду с семейством TMS320F24x/LF240x
• Встроенная память
  • Устройства с Flash-памятью: до 128K x 16 Flash (четыре сектора 8K x 16 и шесть секторов 16K x 16)
  • Устройства с однократно записываемой памятью (ROM): до 128K x 16 ROM
  • 1K x 16 однократно записываемой памяти (OTP ROM)
  • L0 и L1: 2 блока по 4K x 16 однопортовой памяти (SARAM) каждый
  • H0: 1 блок в 8K x 16 SARAM
  • M0 и M1: 2 блока по 1K x 16 SARAM каждый
• Загрузочное ПЗУ (4K x 16)
  • Дополнительные программные режимы бутлоадера
  • Хранение математических таблиц
• Интерфейс внешней памяти (2812)
  • Общий объём подключаемой памяти до 1M
  • Программируемые такты задержек
  • Программируемое тактирование Чтение/Запись
  • Три независимых выхода выбора кристалла (Chip Select)
• Системные устройства и тактирование
  • Поддержка динамического изменения коэффициента ФАПЧ
  • Встроенный генератор
  • Модуль сторожевого таймера (Watchdog)
• Три внешних источника прерываний
• Блок расширителя внешних прерываний (PIE), поддерживающий 45 внешних источников прерываний
• 3 программируемых 32-битных таймера
• 128-битный ключ защиты
  • Защищает память Flash/ROM/OTP и L0/L1 SARAM
  • Предотвращает несанкционированный доступ к программному обеспечению
• Периферийные устройства управления двигателем
  • Два модуля обработки событий (EVA, EVB)
  • Совместимы с семейством 240xA
• Периферийные последовательные порты
  • Синхронный последовательный порт SPI
  • Два асинхронных последовательных порта (SCI), совместимых со стандартными UART
  • Контроллер сети CAN с расширенными возможностями (eCAN)
  • Многоканальный буферизованный последовательный порт (McBSP)
• 16-канальный 12-битный АЦП
  • Входной мультиплексор 2 x 8 каналов
  • Два устройства выборки-хранения
  • Единичное ибо одновременное преобразование
  • Высокая скорость преобразования: 80 нс /12.5 млн. выборок в секунду
• До 56 портов ввода-вывода общего назначения (GPIO)
• Дополнительные возможности эмуляции
  • Функции анализа и точки останова
  • Отладка "на железе" в режиме реального времени
• Средства разработки включают в себя
  • Компилятор/ассемблер/линкер ANSI C/C++
  • Интегрированную среду разработки Code Composer Studio IDE
  • DSP/BIOS
  • Контроллеры протокола JTAG¹
• Режимы пониженного энергопотребления
  • Поддержка режимов IDLE, STANDBY, HALT
  • Индивидуальный запрет тактирования периферийных модулей
• Варианты корпусов
  • 179-выводный корпус MicroStar BGA с интерфейсом к внешней памяти (GHH), (ZHH) (2812)
  • 176-выводный низкопрофильный корпус LQFP с интерфейсом к внешней памяти (PGF) (2812)
  • 128-выводный корпус LQFP без интерфейса внешней памяти (PBK) (2811)
• Диапазон рабочих температур:
  • A: -40°C … +85°C (GHH, ZHH, PGF, PBK)
  • S/Q: -40°C …+125°C (GHH, ZHH, PGF,PBK)

¹ - Стандарт IEEE 1149.1-1990

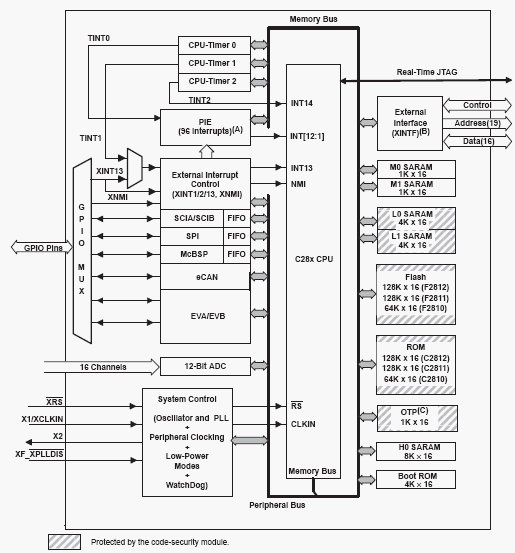

Блок-схема:

Общее описание:

TMS320F2810, TMS320F2811, TMS320F2812, TMS320C2810, TMS320C2811 и TMS320C2812 входят в семейство TMS320C28х высокоинтегрированных цифровых сигнальных процессоров фирмы Texas Instruments, предназначенного для различных задач промышленной автоматизации.
