DAC7724, DAC7725

Четырехканальные 12 битные ЦАП с потенциальными выходами

Характеристики:

• Потребляемая мощность не более 250 мВт
• Однополярное питание: +10 В
• Двухполярное питание: ±10 В
• Время установки выходного сигнала с точностью 0.012 % 10 мкс
• 12 битная монотонность и линейность характеристики в температурном диапазоне от -40°C до +85°C
• Установка после сброса на выходах среднего уровня (DAC7724) или нулевого уровня (DAC7725)
• Считывание записанных данных
• Двойная буферизация входных данных

Применение:

• Управление процессами
• Замкнутые следящие цепи серво - управления
• Управление двигателями
• Системы сбора данных

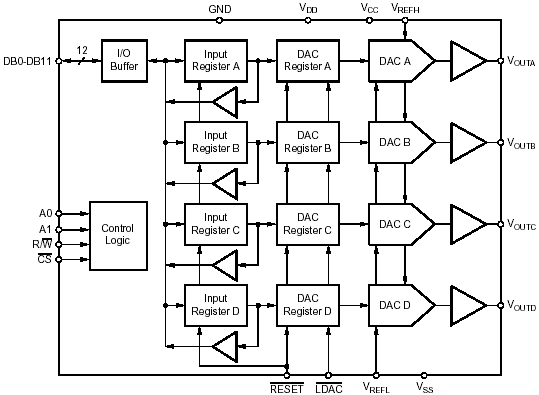

Блок-схема:

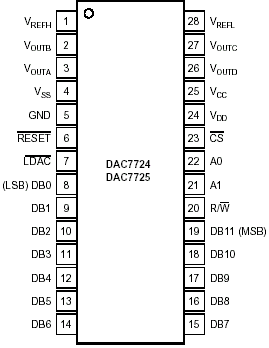

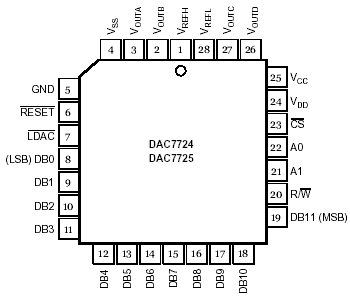

Расположение выводов:

Общее описание:

DAC7724 и DAC7725 - 12 битные четырехканальные ЦАП с потенциальными выходами, которые имеют гарантированную 12 битную монотонность характеристики во всем рабочем температурном диапазоне. Приборы имеют параллельный входной интерфейс с двойной буферизацией, позволяющий производить одновременное обновление всех выходов, и функцию выдачи по интерфейсу состояния внутренних регистров. При подаче на асинхронный вход сброса сигнала установки приборы загружают в свои регистры код 800h (DAC7724) или 000h (DAC7725). DAC7724 и DAC7725 могут работать от однополярного +15 В источника питания или от двухполярного ±15 В источника питания.

Малая потребляемая мощность и небольшой размер делают приборы DAC7724 и DAC7725 идеально подходящими для использования в автоматическом испытательном оборудовании, программируемых выводами ЦАП, системах сбора данных и замкнутых следящих цепях серво - управления. DAC7724 и DAC7725 выпускаются в 28 выводных PLCC-28 или SO-28 корпусах и имеют рабочий температурный диапазон от -40°C до +85°C.

Документация:

456 Kb Engl Описание микросхемы

---

---
