DAC7614

Четырехканальный 12 битный ЦАП с потенциальными выходами и последовательным входным интерфейсом

Характеристики:

• Малая потребляемая мощность: 20 мВт
• Однополярное или двухполярное питание
• Время установки с точностью до 0.012 % 10 мкс
• Гарантированная 12 битная линейность и монотонность в диапазоне температур от -40°C до +85°C
• Выбираемый пользователем (нулевой или средний) уровень установки выходного напряжения при сбросе
• Миниатюрный 20 выводной SSOP корпус

Применение:

• Абонентские комплекты АТС
• Управление производственными процессами
• Замкнутые цепи контроля серво двигателей
• Управление двигателями
• Системы сбора данных

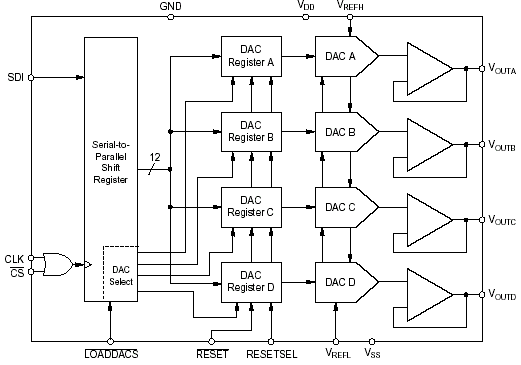

Блок-схема:

Расположение выводов:

Общее описание:

DAC7614 - четырехканальный 12 битный ЦАП с последовательным входным интерфейсом, потенциальными выходами и гарантированной монотонностью характеристики во всем рабочем температурном диапазоне от -40°C до +85°C. Прибор имеет вход выбора кода (000h или 800h) выходных сигналов, устанавливаемых при воздействии сигнала сброса на асинхронный вход RESETSEL. Прибор может работать от однополярного +5 В или двухполярного ±5 В источника напряжения питания.

Малая потребляемая мощность и миниатюрный корпус DAC7614 делают прибор идеально подходящим для применения в аппаратуре управления, системах сбора данных и замкнутых цепях контроля серво двигателей. Приборы выпускаются в 16 выводных пластиковых DIP и SOIC корпусах, а так же в 20 выводных SSOP корпусах и имеет рабочий температурный диапазон от -40°C до +85°C.

Документация:

314 Kb Engl Описание микросхемы

---

---
