TLV5535 - 8 битный 35 MSPS маломощный АЦП

Характеристики:

• 8 битный 35 MSPS АЦП с УВХ
• Типовая потребляемая мощность при использовании внешнего ИОН 90 мВт
• Типовая ширина полосы входного аналогового сигнала 600 МГц
• Однополярное питание 3,3 В
• 3.3 В ТТЛ/КМОП - совместимый цифровой интерфейс
• Встроенные ИОН для задания нижней и верхней границ входного динамического диапазона
• Регулируемый опорным напряжением входной динамический диапазон
• Режим пониженного потребления мощности
• Отдельный вывод отключения встроенного ИОН
• Выходы с тремя состояниями
• 28 выводной корпус TSSOP

Применение:

• Цифровые системы связи (оцифровка сигналов ПЧ)
• Оконечные модули высокоскоростных DSP (TMS320C6000)
• Медицинское оборудование
• Обработка видео сигналов
• DVD проигрыватели

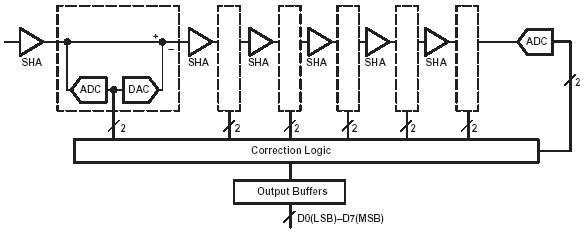

Блок-схема:

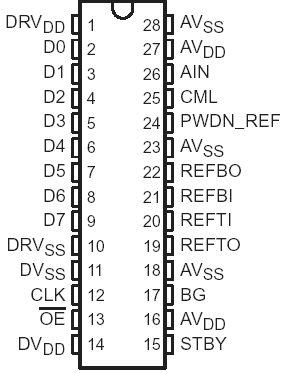

Расположение выводов:

Описание:

TLV5535 - 8 битный 35 MSPS быстродействующий аналого-цифровой преобразователь. Этот прибор производит преобразование входных аналоговых сигналов в 8 битные двоичные данные в прямом формате с частотой дискретизации 35 МГц. Все цифровые входы и выходы прибора являются 3.3 В ТТЛ/КМОП совместимыми.

Устройство имеет небольшое потребление ввиду применения 3,3 В питания, новейшей одноконвейерной архитектуры и КМОП технологии изготовления. Прибор позволяет задавать нижнюю и верхнюю границы динамического диапазона опорными напряжениями, кроме того, внутренние ИОН можно использовать и для других узлов, так как они имеют отдельные выводы. Максимальная ширина входного динамического диапазона может быть в зависимости от напряжения питания в диапазоне от 1 В до 1.6 В. При использовании внешних ИОН для снижения потребления внутренние ИОН можно отключить.

Прибор может использоваться в различных устройствах, хотя разработан он для высокоскоростной оцифровки сигналов изображения и для передачи данных в ЖКИ или ЖКИ/DMD проекционные модули. Кроме того, приборы предназначены для применения в DVD проигрывателях, медицинских системах отображения и в связном оборудовании. Этот прибор ввиду широкой полосы входного канала может использоваться для оцифровки сигналов ПЧ в системах связи.

Одноконвейерная архитектура содержит 6 промежуточных модулей АЦП/ЦАП и один оконечный АЦП. Каждый модуль производит 2 битное преобразование. Корректирующая логика формирует 8 битный результат из 2 бит первого модуля, 1 бита от каждого промежуточного модуля и 1 бита оконечного модуля. Корректирующая логика гарантирует отсутствие потери данных во всем рабочем температурном диапазоне.

Документация:

535 Kb Engl Описание микросхемы
