TLC5540

Быстродействующий 8 битный АЦП

Характеристики:

• 8 битное разрешение
• Дифференциальная ошибка линейности
      ±0.3 LSB, максимум ±1 LSB при 25°C
      не более ±1 LSB во всем температурном диапазоне
• Максимальная интегральная ошибка линейности
      ±0.6 LSB, максимум ±0.75 при 25°C
      не более ±1 LSB во всем температурном диапазоне
• Максимальная производительность 40 MSPS
• Встроенное УВХ
• Однополярное питание + 5 В
• Типовая потребляемая мощность 85 мВт
• Ширина полосы входного аналогового сигнала 75 МГц
• Встроенные УВХ

Применение:

• Системы с квадратурной модуляцией и манипуляцией
• Цифровое телевидение
• Приборы с зарядовой связью (CCD)
• Видео конференцсвязь
• Цифровые абонентские комплекты
• Цифровые преобразователи с понижением частоты
• Быстродействующие оконечные устройства сигнальных процессоров

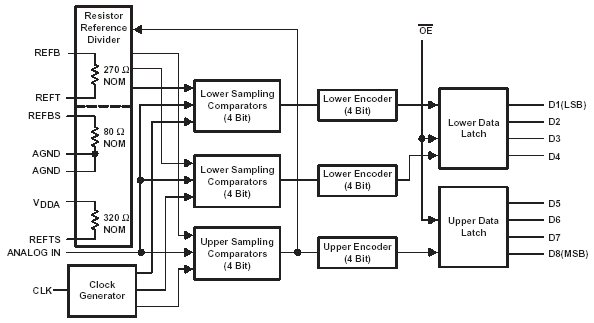

Блок-схема:

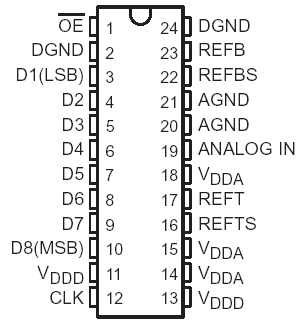

Расположение выводов:

Описание:

TLC5540 - быстродействующий 8 битный АЦП, который осуществляет преобразование с производительностью до 40 MSPS. Прибор изготовлен по полупроводниковой КМОП технологии, что позволяет осуществлять высокоскоростное преобразование при малой потребляемой мощности. Типовая ширина полосы пропускания входного аналогового сигнала составляет 75 МГц, что делает этот прибор идеальным для применения в различных системах. Встроенные резисторы позволяют сформировать 2 В опорное напряжение из 5 В напряжения питания, что позволяет снизить количество внешних элементов. Цифровые выходы имеют высокоомное состояние. Прибор TLC5540 для работы требует только однополярного источника питания + 5 В.

Документация:

234 Kb Engl Описание микросхемы

---

---
