TLC5510, TLC5510A

Быстродействующие 8 битные АЦП

Характеристики:

• Входной динамический диапазон
      TLC5510 - 2 В
      TLC5510A - 4 В
• 8 битная разрешающая способность
• Максимальная интегральная ошибка линейности
      ±0.75 LSB (25°C)
      ±1 LSB (от -20°C до 75°C)
• Максимальная дифференциальная ошибка линейности
      ±0.5 LSB (25°C)
      ±0.75 LSB (от -20°C до 75°C)
• Максимальная производительность 20 MSPS
• Однополярное питание + 5 В
• Низкое потребление
      TLC5510 - 127.5 мВт
      TLC5510A - 150 мВт (включает рассеяние на опорном резисторе)
• TLC5510 взаимозаменим с прибором CXD1175 компании Sony

Применение:

• Цифровое телевидение
• Медицинское оборудование
• Видео конференцсвязь
• Высокоскоростные конвертеры данных
• Демодуляторы сигналов с квадратурной амплитудной модуляцией

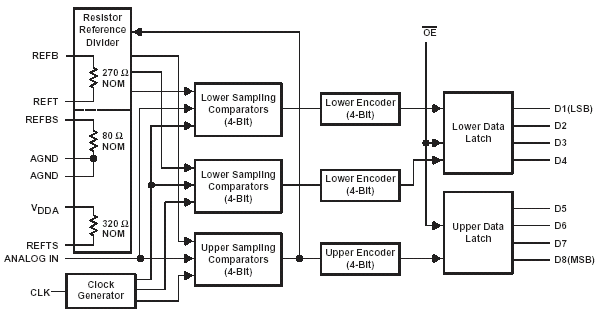

Блок-схема:

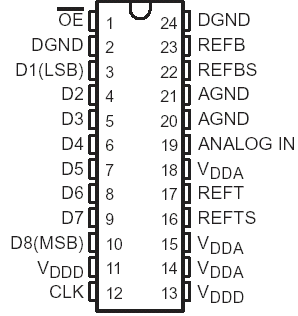

Расположение выводов:

Описание:

TLC5510 и TLC5510A - 8 битные 20 MSPS КМОП АЦП с полу перепрограммируемой архитектурой. Приборы TLC5510 и TLC5510A работают от однополярного источника питания + 5 В и имеют типовое потребление 130 мВт. Приборы также содержат встроенное устройство выборки- хранения (УВХ), параллельный выходной интерфейс с тремя состояниями и встроенный ИОН.

Полу перепрограммируемая архитектура позволяет снизить потребляемую мощность и размер кристалла по сравнению с аналогичными параметрами перепрограммируемых конвертеров. Выполнение преобразования за 2 шага позволяет существенно снизить количество компараторов. Допустимая задержка выходных данных составляет 2,5 тактовых импульса.

TLC5510 использует три внутренних резистора для формирования опорных напряжений для стандартного, 2 В и полного входного динамического диапазона. Для выбора одного из этих диапазонов необходимо только установить соответствующую внешнюю перемычку, что позволяют устранить необходимость применения внешних резисторов для формирования опорных напряжений. Для формирования 4 В динамического диапазона прибор TLC5510A использует только среднюю внутреннюю резисторную секцию и внешнее опорное напряжение 4 В. Дифференциальная ошибка линейности составляет 0.5 LSB при 25°C и максимум 0.75 LSB во всем рабочем температурном диапазоне. Для приборов определены типовые динамические параметры, такие как неравномерность коэффициента усиления 1 % и неравномерность фазового сдвига 0.7 градусов.

Документация:

220 Kb Engl Описание микросхемы

---

---
