ADS85014 битный 10 MSPS АЦП с самокалибровкойОтличительные особенности:
Области применения:

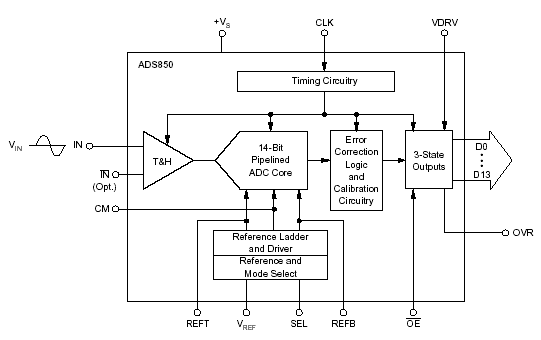

Блок-схема:

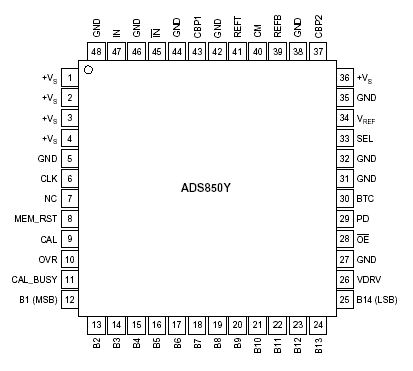

Расположение выводов:
Описание: ADS850 - 14 битный АЦП с широким динамическим диапазоном, который использует полностью дифференциальный вход для работы с несимметричными и дифференциальными сигналами. Прибор использует цифровую коррекцию ошибок для гарантирования 14 битного разрешения и самокалибровку для коррекции дрейфов смещения и усиления. ADS850 также содержит широкополосное устройство выборки- хранения (УВХ), которое имеет превосходные характеристики во всей полосе Найквиста. ADS850 имеет внутренний источник опорного напряжения (ИОН), который позволяет обеспечить входной динамический диапазон, равный 2Vp-p, при этом обеспечиваются великолепные характеристики и простота использования прибора. Кроме того, можно работать с входным динамическим диапазоном 4Vp-p для подавления шумов и обеспечения высокого отношения С/Ш. Есть также возможность установить ширину динамического диапазона от 2Vp-p до 4Vp-p или использовать внешнее опорное напряжение. ADS850 также имеет флаг выхода входного сигнала за границы динамического диапазона. Низкие искажения и высокое отношение С/Ш делает прибор подходящим для использования в системах телекоммуникации, испытательном контрольно- измерительном оборудовании и системах отображения графической информации. ADS850 поставляется в TQFP-48 корпусе. Документация:
