THS1206

12 битный 6 MSPS 4 канальный АЦП с одновременной выборкой по всем каналам

Характеристики:

• Быстродействующий 6 MSPS АЦП
• 4 аналоговых входа
• Одновременная выборка 4 несимметричных или 2 дифференциальных входов
• Дифференциальная нелинейная ошибка: ±1 LSB
• Интегральная нелинейная ошибка: ±1.5 LSB
• Отношение сигнал/ (шум + искажения): 68 дБ при частоте входного сигнала 2 МГц
• Режим автоматического сканирования 2, 3, или 4 входов
• 3 В или 5 В цифровой интерфейс
• Максимальная потребляемая мощность 216 мВт
• Однополярное 5 В питание
• ИОН со стабильностью 50 ррм/ °C и точностью ±5 %
• Возможность обмена данными напрямую с DSP
• Параллельный интерфейс с µC/DSP
• Интегрированный FIFO буфер
• Выпускается в корпусе TSSOP
• Совместим по выводам с 10 битным прибором THS10064

Применение:

• Радары
• Коммуникационное оборудование
• Прикладные программы управления
• Быстродействующие оконечные устройства для сигнальных процессоров
• Автомобильное оборудование

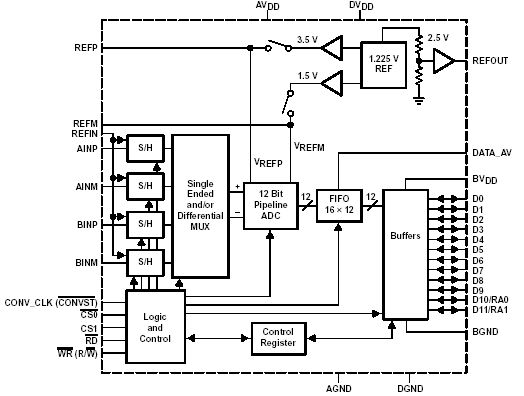

Блок-схема:

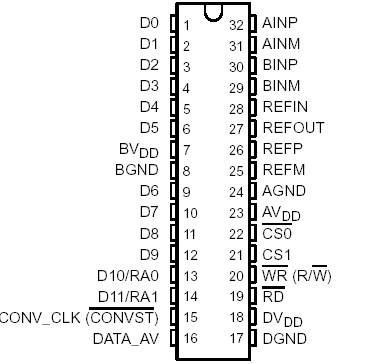

Расположение выводов:

Описание:

THS1206 - маломощный 12 битный КМОП АЦП с производительностью 6 MSPS. Быстродействие, разрешающая способность, ширина полосы входного сигнала и однополярное питание делаю прибор идеальным для применения в радарах, системах сбора данных и системах связи. Многоступенчатая конвейерная архитектура с логикой коррекции ошибки выходной величины позволяет избежать потери данных во всем диапазоне рабочих температур. Внутренние регистры управления позволяют программно выбирать наиболее приемлемый режим работы АЦП. THS1206 имеет 4 аналоговых входа, сигналы на которых выбираются одновременно. Эти входы могут выбираться индивидуально и быть сконфигурированы как дифференциальные или несимметричные. Интегрированный 16 словный буфер FIFO позволяет упростить интерфейс с управляющим процессором. Прибор имеет внутренние ИОН 1.5 В и 3.5 В.

Для увеличения точности и температурной стабильности опорного напряжения можно использовать внешние ИОН. Прибор имеет два режима преобразования. В режиме однократного преобразования производится одиночная выборка сигналов по сигналу однократного преобразования (nonCONVST). Тактовые импульсы в режиме однократного преобразования вырабатываются внутренним задающим генератором. В режиме непрерывного преобразования тактовые импульсы подаются на вход CONV_CLK. Внутренний генератор в режиме непрерывного преобразования отключен.

THS1206C имеет температурный диапазон от 0°C до 70°C, а THS1206I имеет температурный диапазон от -40°C до 85°C, THS1206Q имеет автомобильный температурный диапазон от -40°C до 125°C и THS1206M имеет военный температурный диапазон от -55°C до 125°C.

Документация:

292 Kb Engl Описание микросхемы

---

---
