TLV1571, TLV1578

1/8 канальные 10 битные параллельные АЦП с напряжением питания от 2.7 В до 5.5 В

Характеристики:

• Высокое быстродействие: 1.25 MSPS в 5 В, 625 kSPS в 3 В
• Широкий диапазон входного аналогового сигнала: от 0 В до AV_DD
• Дифференциальная ошибка нелинейности: < ±1 LSB
• Интегральная ошибка нелинейности: < ±1 LSB
• Аналоговый мультиплексор 8-к-1 - TLV1578
• Встроенный генератор
• Однополярное питание от 2,7 В до 5,5 В
• Малое потребление: 12 мВт при 3 В питании и 35 мВт при 5 В питании
• Ток потребления в автоматическом режиме пониженного потребления 1 мА
• Ток потребления в программно инициализируемом режиме пониженного потребления 10 мкА
• Аппаратное конфигурирование
• Параллельный интерфейс, совместимый с интерфейсами DSP и микроконтроллеров
• Прямой или дополнительный двоичный формат выходных данных
• Работа в режиме сканирования каналов или в режиме выбора канала
• Аппаратная или программная инициализация начала преобразования

Применение:

• Память большой емкости и НЖМД
• Автомобильное оборудование
• Цифровые сервосистемы
• Управление процессами
• Универсальные цифровые сигнальные системы
• Обработка сигналов датчиков изображения

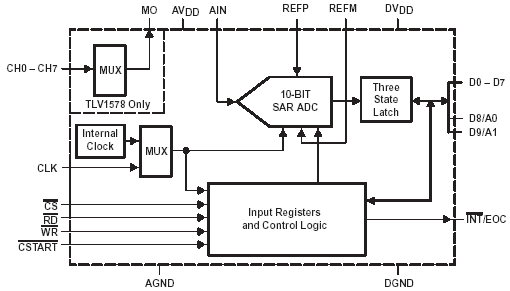

Блок-схема:

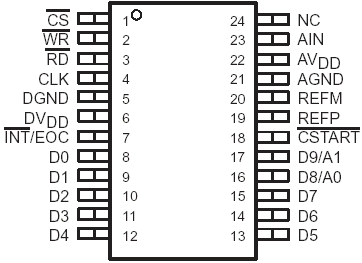

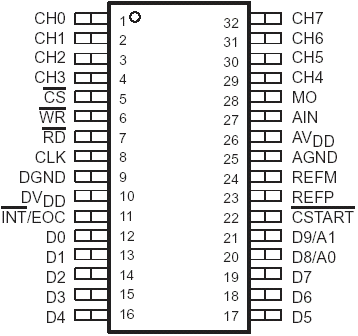

Расположение выводов:

Описание:

TLV1571/1578 - 10 битные системы сбора данных, которые содержат 8 канальный аналоговый мультиплексор, 10 битный АЦП и параллельный интерфейс. Приборы содержат два регистра управления, которые позволяют программно выбирать канал, инициализировать начало преобразования и режим пониженного потребления через последовательный порт. Регистры могут быть установлены в заданный по умолчанию режим подачей сигнала nonRD при наличии на входе nonWR низкого уровня. Это позволяет производить аппаратное конфигурирование приборов TLV1571/1578. Мультиплексор является независимым узлом. Это позволяет пользователю включать между выходом мультиплексора и входом АЦП каскады дополнительной обработки аналоговых сигналов (фильтры, усилители и т.д.). Поэтому для всех каналов может использоваться всего один каскад дополнительной обработки аналоговых сигналов. TLV1571 - имеет только один аналоговый вход, но все остальные функции у него такие же, как и у прибора TLV1578.

Приборы TLV1571/TLV1578 работают от однополярного источника питания от 2.7 В до 5.5 В. Приборы имеют диапазон входного аналогового сигнала от 0 В до AVDD и производят оцифровывание с производительностью 1.25 MSPS при 5 В питании. Потребляемая мощность при 3 В питании составляет всего 12 мВт, а при 5 В питании- 35 мВт. Через 50 нс после окончания преобразования прибор автоматически переходит в режим пониженного потребления, в котором ток потребления не более 1 мА. В программно инициализируемом режиме пониженного потребления прибор потребляет не более 10 мкА.

Очень высокое быстродействие, простой параллельный интерфейс и малая потребляемая мощность делают приборы TLV1571/TLV1578 идеальными для применения в высокоскоростных многоканальных цифровых системах обработки аналоговых сигналов.

Документация:

438 Kb Engl Описание микросхемы

---

---
