TLV1562

Быстродействующий маломощный реконфигурируемый АЦП с напряжением питания от 2.7 В до 5.5 В, 4 входами, двумя УВХ, параллельным интерфейсом и режимом пониженного потребления

Характеристики:

• Максимальная производительность 2 MSPS при 10 битном разрешении (одноканальный режим), DNL = ±1 LSB, INL < = ±1 LSB
• Максимальная производительность 3 MSPS при 8 битном разрешении (одноканальный режим), DNL = ±1 LSB, INL < = ±1 LSB
• Максимальная производительность 7 MSPS при 4 битном разрешении (одноканальный режим), DNL = ±0.4 LSB, INL < = ±0.4 LSB
• Отсутствие потери данных при частоте внешних тактовых импульсов до 15 МГц при питании 5.5 В и до 12 МГц при питании 2.7 В
• ENOB = 9.4 бита, SINAD = 57.8 дБ, SFDR =-70.8 дБ, THD =-68.8 дБ при частоте входного сигнала fi = 800 кГц и 10 битном разрешении
• Широкая полоса частот для исключения передискретизации входных сигналов (1 дБ на 75 МГц, -3 дБ на частоте > 120 МГЦ ) при Rs = 1 кОм
• Программно инициализируемый режим пониженного потребления (с током потребления 1 мкА) и автоматически инициализируемый режим пониженного потребления (с током потребления 120 мкА)
• Диапазон напряжения питания от 2.7 В до 5.5 В
• Низкий потребляемый ток: 11 мА при напряжении питания 5.5 В и рабочей частоте 10 МГц; 7 мА при напряжении питания 2.7 В и рабочей частоте 8 МГц
• Синхронности операций выборки- хранения:
      Одновременная выборка сигналов в обоих каналах
      Одновременная выборка входных сигналов несколькими приборами
• Программируемые режимы преобразования:
      Однократные режимы, позволяющие сократить время задержки
      Непрерывные режимы, оптимизированные для DSP, чувствительных к скорости преобразования
• Встроенная внутренняя/системная корректировка средней ошибки
• Встроенный мультиплексор с 2 дифференциальными или 4 несимметричными входными каналами
• Низкая входная емкость (постоянная не более 10 пФ, емкость переключения не более 1 пФ)
• DSP/µР - совместимый параллельный интерфейс

Применение:

• Переносные цифровые радиоприемники
• Персональные коммуникационные помощники
• Сотовая связь
• Пэйджеры
• Сканеры
• Цифровые конвертеры данных
• Управление производством
• Управление двигателями
• Удаленные датчики
• Автомобильное оборудование
• Камеры

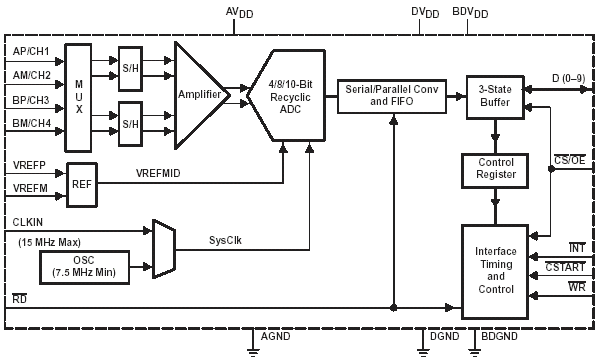

Блок-схема:

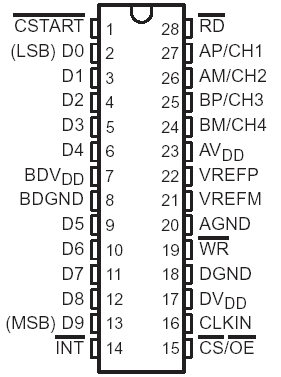

Расположение выводов:

Описание:

TLV1562 - 10 битный маломощный быстродействующий КМОП АЦП с программируемой (до 10 бит) разрешающей способностью, построенный по перециклической архитектуре. Уникальная архитектура позволяет достичь производительности 2 MSPS при 10 битном разрешении. Программируемая разрешающая способность позволяет увеличивать производительность при снижении разрешающей способности. Высокоскоростной параллельный порт с 3 состояниями позволяет подключать прибор непосредственно к шинам данных микропроцессорных или DSP систем. В выходной шине D0-D9 младшим значащим битом (LSB) является D0. TLV1562 предназначен для работы в широком диапазоне напряжений питания (от 2.7 В до 5.5 В) с очень малым потреблением (не более 11 мА при 5.5 В питании и частоте входных синхроимпульсов CLKIN 10 МГц). Режим пониженного потребления может быть программно инициализируемым (с потреблением не более 1 мкА) и автоматически инициализируемым (с потреблением не более 120 мкА).

Множество программируемых характеристик делают этот прибор универсальным конвертером данных. Для повышения количества входных каналов можно сконфигурировать входы как 4 несимметричных или для повышения помехоустойчивости - как 2 дифференциальных входа. Для формирования внутренних системных синхроимпульсов (SYSCLK) можно использовать встроенный задающий генератор или внешний генератор, подключенный ко входу CLKIN. Прибор имеет четыре режима преобразования. Однократные режимы преобразования главным образом подходят для асинхронных прикладных программ, в то время как непрерывные режимы позволяют воспользоваться преимуществом конвейерной архитектуры. Два встроенных устройства выборки- хранения (УВХ) позволяют производить одновременную выборку входных сигналов. Это позволяет использовать прибор TLV1562 в системах связи. Преобразование данных начинается по сигналу nonRD, который для повышения пропускной способности также может использоваться для считывания данных. При работе в однократных режимах преобразование может быть запущено по сигналу nonRD или по сигналу nonCSTART. Вывод инициализации преобразования nonCSTART позволяет реализовать на нескольких однотипных приборах многоканальные системы преобразования данных с одновременной выборкой нескольких каналов.

Конвертер имеет высокоомный дифференциальный вход опорного напряжения, что позволяет производить относительное преобразование, масштабирование и снизить влияние помех от линий питания. Кроме того, прибор имеет маленькую входную емкость (10 пФ) и широкую полосу входного аналогового сигнала (75 МГц), что делает этот прибор идеальным для применения в качестве АЦП для цифровых сигнальных процессоров и систем подвижной радио связи. Примененная технология коммутируемых конденсаторов позволяет производить преобразование с малой ошибкой во всем рабочем температурном диапазоне.

Прибор имеет параметры, позволяющие реализовать простой интерфейс с DSP: 1) программируемые непрерывные режимы преобразования, 2) программируемый двоично- дополнительный формат выходных данных и 3) программируемая разрешающая способность. TLV1562 выпускается в 28 выводных корпусах SOIC и TSSOP. TLV1562C имеет рабочий температурный диапазон от 0°C до 70°C. TLV1562I имеет индустриальный рабочий температурный диапазон от -40°C к 85°C.

Документация:

579 Kb Engl Описание микросхемы

---

---
