TLC876M, TLC876I, TLC876C

10 битный 20 MSPS КМОП АЦП с параллельным выходом

Характеристики:

• 10 битный 20 MSPS АЦП с УВХ
• Типовая потребляемая мощность 107 мВт
• Однополярное питание 5 В
• Дифференциальная нелинейность: ±0.5 LSB
• Гарантирование отсутствия потери данных
• Режим пониженного потребления
• Выход с тремя состояниями
• Цифровой двунаправленный интерфейс совместимый с 3,3 В и 5 В логикой
• Регулируемый ИОН
• Корпуса SOIC, SSOP и TSOP
• Совместим по выводам с прибором AD876 компании Analog Devices

Применение:

• Связь
• Мультимедиа
• Цифровые видео системы
• Оконечные устройства для сигнальных процессоров семейства TMS320C6x

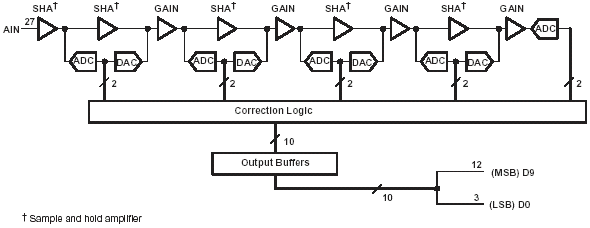

Блок-схема:

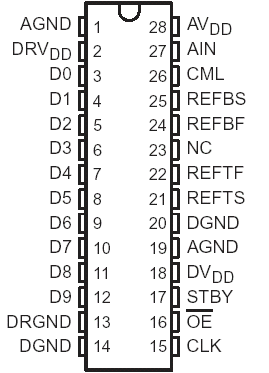

Расположение выводов:

Описание:

TLC876 - маломощный 10 битный КМОП АЦП с производительностью 20 MSPS. Быстродействие, разрешающая способность и однополярное питание прибора TLC876 удовлетворяют требованиям абонентских устройств, видео систем, мультимедиа систем, систем обработки изображения, быстродействующих систем сбора информации и систем связи. Малое потребление и однополярное питание и разрешающая способность идеально удовлетворяют требованиям устройств с зарядной связью (CCD) типа цветных сканеров, цифровых копировальных устройств, цифровых фото- и видеокамер. Многоступенчатая конвейерная архитектура с логикой коррекции ошибки выходной величины позволяет избежать потери данных во всем диапазоне рабочих температур. Мощный и чувствительный вход опорного напряжения обеспечивает повышенную точность формирования внутреннего опорного напряжения.

В дежурном режиме прибор имеет типовое потребление 15 мВт. Цифровой интерфейс прибора совместим с 5 В и 3,3 В логикой, а кроме того может быть переведен в высокоомное состояние. Выходные данные могут быть представлены в прямом или дополнительном двоичном формате.

Многоуровневая конвейерная архитектура прибора позволяет достичь высокой производительности при малом потреблении. TLC876 производит преобразование несколькими суб- АЦП, что позволяет достичь более высокой точности. Такое распределение позволяет использовать меньшее количество компараторов, чем в классических параллельных АЦП, использующих для 10 битного преобразования 1023 компаратора.

TLC876C имеет рабочий температурный диапазон от 0°C до 70°C, TLC876I - от -40°C до 85°C, а TLC876M имеет военный рабочий температурный диапазон от -55°C к 125°C.

Документация:

317 Kb Engl Описание микросхемы

---

---
