THS106010 битный 60 MSPS АЦП с УВХ для оцифровывания сигналов ПЧХарактеристики:
Применение:

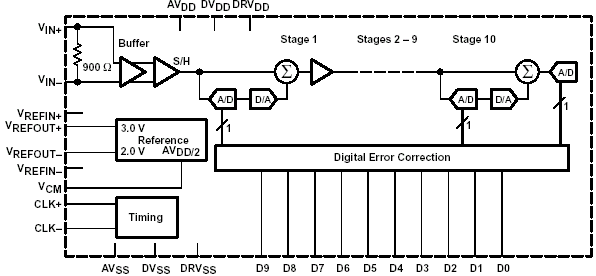

Блок-схема:

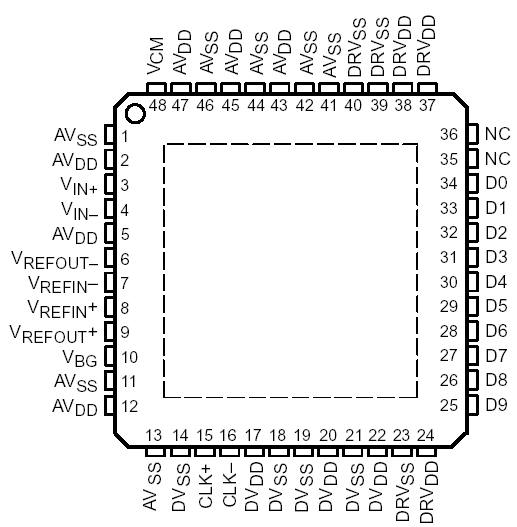

Расположение выводов:
Описание: THS1060 - быстродействующий 10 битный малошумящий конвейерный КМОП АЦП. Дифференциальное УВХ минимизирует гармоники высших порядков и позволяет достичь высокого подавления синфазного сигнала. Входной аналоговый буфер с постоянным входным сопротивлением позволяет произвести согласование и снизить отражение сигнала в источник. Температурная стабильность DNL позволяет гарантировать отсутствие потери данных. THS1060 может работать с внутренним или внешним источником опорного напряжения (ИОН). Выбор внутреннего ИОН осуществляется просто внешним соединением выхода ИОН со входом опорного напряжения. THS1060 изготовлен по технологии PowerPAD компании Texas Instruments и выпускается в миниатюрном 48 выводном плоском квадратном корпусе. Подложка кристалла прибора THS1060 соединена непосредственно с медной пластиной, которая является дном корпуса. При подсоединении этой пластины к общему выводу, технология PowerPAD позволяет обеспечивать превосходную теплоотдачу и гарантировать идеальные тепловые характеристики при использовании прибора в высокотемпературных средах. Документация:
