THS1031

10 битный 30 MSPS КМОП АЦП с напряжением питания от 3 В до 5.5 В

Характеристики:

• 10 битный 30 MSPS АЦП
• Конфигурируемый вход:     несимметричный
      несимметричный с аналоговым фиксатором уровня
      несимметричный в программируемым цифровым фиксатором уровня
      дифференциальный
• Встроенный УПКУ
• Дифференциальная нелинейность: ±0.3 LSB
• Отношение сигнал/шум: 56 дБ
• Побочный свободный динамический диапазон: 60 дБ
• Регулируемый ИОН
• Прямой двоичный или двоично- дополнительный формат выходных данных
• Индикатор выхода входного сигнал за пределы динамического диапазона
• Режим пониженного потребления

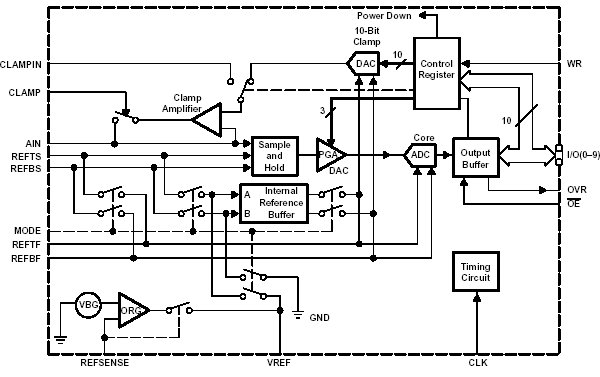

Блок-схема:

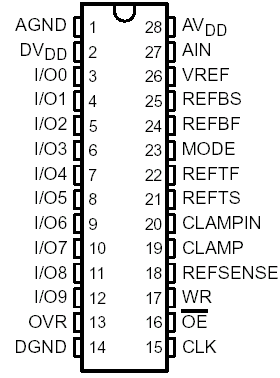

Расположение выводов:

Описание:

THS1031 - маломощный 10 битный КМОП АЦП с производительностью 30 MSPS, который может работать от однополярного источника питания от 3 В до 5.5 В. THS1031 был разработан чтобы обеспечить гибкость схемотехнических решений. Прибор THS1031 может работать с несимметричным или дифференциальным входным сигналом. Прибор имеет встроенный усилитель- фиксатор уровня, уровень привязки которого может задаваться от внешнего источника постоянного напряжения или от внутреннего 10 битного высокоточного цифрового фиксатора, управляемого от внутреннего регистра CLAMP. Для обеспечения высокого отношения сигнал/ шум для слабых сигналов прибор содержит 3 битный УПКУ. THS1031 имеет программируемый источник опорного напряжения, позволяющий изменять входной динамический диапазон. Для удовлетворения повышенных требований к температурной стабильности и точности ИОН, можно использовать внешнее опорное напряжение. Прибор содержит выход индикации выхода входного сигнала за пределы динамического диапазона. Выходные данные могут быть представлены в прямом или двоично- дополнительном формате.

Быстродействие, разрешающая способность и однополярное питание прибора THS1031 удовлетворяют требованиям абонентских устройств, видео систем, мультимедиа систем, систем обработки изображения, быстродействующих систем сбора информации и систем связи. Функция фиксирования уровня позволяет производить восстановление постоянной составляющей видео сигнала. Быстродействие и разрешающая способность идеально удовлетворяют требованиям устройств с зарядной связью (CCD) типа цветных сканеров, цифровых копировальных устройств, цифровых фото- и видеокамер. Широкий диапазон входного напряжения от REFBS до REFTS позволяет применять THS1031 в системах связи и обработки изображения.

THS1031C имеет рабочий температурный диапазон от 0°C до 70°C, в то время как THS1031I имеет рабочий температурный диапазон от -40°C до 85°C.

Документация:

539 Kb Engl Описание микросхемы

---

---
