ADS1212, ADS121322- битные дельта-сигма АЦПОтличительные особенности:
Область применения:

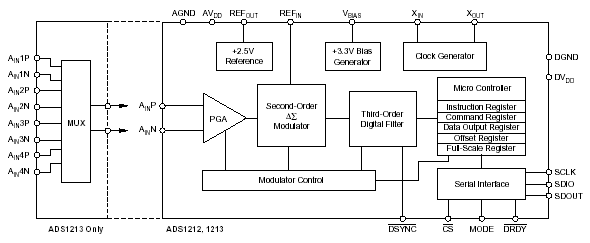

Типовая схема включения:

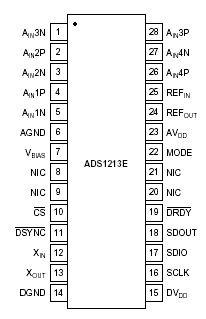

Расположение выводов:
Описание: ADS1212, ADS1213 являются прецизионными , 24-х битными дельта-сигма аналогоцифровыми преобразователями с широким динамическим диапазоном, использующими однополярное напряжение питания +5 В. Дифференциальные входы АЦП наилучшим образом подходят для непосредственного подключения трансдьюсеров или источников с малым уровнем сигнала. Дельта-сигма архитектура используется для достижения широкого динамического диапазона и гарантирует 22-х битный код без пропусков. Эффективное разрешение 20- бит достигается при использовании весьма малошумящего усилителя при производительности до 10 Гц. Разрешение в 16- бит при 1 КГц достигается при использовании уникального режима Турбо- Модулятор. Широкий динамический диапазон преобразования достигается благодаря использованию малошумящего программируемого усилителя с бинарным законом изменения усиления от 1 до 16. ADS1212 и ADS1213 разработаны для высокоточных измерений и могут быть использованы в Smart трансмиттерах, весах, хроматографах и портативных инструментах. Оба АЦП содержат гибкий синхронный, последовательный, SPI совместимый, интерфейс, способный работать в двухпроводном режиме для экономичной гальванической развязки. ADS1212- одноканальный АЦП в DIP-18 или SO-18 корпусах. ADS1213 дополнительно содержит 4-х канальный входной мультиплексер и выпускается в DIP-24, SO-24 и SSOP-24 корпусах. Документация:
