ADS8325

16-битный, 2.7 В до 5.5 В, высокопроизводительный, микромощный АЦП выборок.

Отличительные особенности:

• 16- бит код без пропусков
• Малый уровень шума 3 LSB p-p
• Высокая линейность ±1 LSB тип.
• Мощность потребления:
      4.5 мВт при 100 КГц
      1 мВт при 10 КГц
• MSOP-8 корпус
• Совместим по выводам с 12- битным ADS7816 и ADS7822
• Последовательный интерфейс

Область применения:

• Системы с батарейным питанием
• Удалённые системы сбора информации
• Изолированные системы сбора информации
• Многоканальные системы одновременных выборок
• Промышленное управление
• Роботы
• Анализаторы вибраций

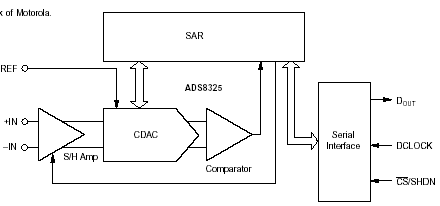

Типовая схема включения:

Расположение выводов:

Описание:

ADS8325 является законченным 14- битным, АЦП выборок специфицированный при напряжений питания от 2.7 В до 5.5 В. Потребляемая мощность минимальна на скорости преобразования до 100 КГц. На меньших скоростях преобразования АЦП большее время находится в режиме Выкл., что приводит к снижению потребляемой мощности до 1 мВт при 10 КГц.

ADS8325 характеризуется великолепной линейностью, малым уровнем шумов и искажений, а так-же синхронным последовательным интерфейсом (совместимым с SPI), и дифференциальным входом. Источник опорного напряжения может быть установлен в пределах от 2.5 В до напряжения питания.

Ультра малое потребление и малые размеры ADS8325, делают его идеальным для использования в системах с батарейным питанием и удалённых системах сбора информации с множества изолированных источников. ADS8325 предлагается в корпусе MSOP-8.

Документация:

378 Kb Engl Описание микросхемы

---

---
