ADS8324

14-битный, 1.8 В высокопроизводительный, микромощный АЦП выборок.

Отличительные особенности:

• Биполярный входной сигнал
• Напряжене питания 1.8 В
• Частота выборок 50 КГц
• Мощность потребления:
• 5 мВт при 2.7В
• 2.5 мВт при 1.8В
• В Выкл. режиме 3µА макс.
• MSOP-8 корпус
• Совместим по выводам с 12- битным ADS7817
• Последовательный интерфейс

Область применения:

• Системы с батарейным питанием
• Удалённые системы сбора информации
• Изолированные системы сбора информации
• Многоканальные системы одновременных выборок
• Промышленное управление
• Роботы
• Анализаторы вибраций

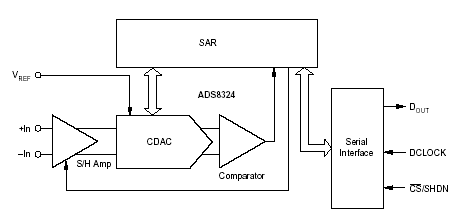

Типовая схема включения:

Расположение выводов:

Описание:

ADS8324 является законченным 14- битным, АЦП выборок специфицированный при напряжений питания 1.8 В. Потребляемая мощность минимальна на скорости преобразования до 50 КГц. На меньших скоростях преобразования АЦП большее время находится в режиме Выкл., что приводит к снижению потребляемой мощности до 1 мВт при 10 КГц.

ADS8324 характеризуется синхронным последовательным интерфейсом (совместимым с SPI), и дифференциальным входом. Источник опорного напряжения может быть установлен в пределах от 500 мВ до 1.25 В.

Ультра малое потребление и малые размеры ADS8324, делают его идеальным для использования в системах с батарейным питанием и удалённых системах сбора информации с множества изолированных источников.

ADS8324 предлагается в корпусе MSOP-8.

Документация:

269 Kb Engl Описание микросхемы

---

---
