TLV2556200 KSPS, 12- битные АЦП последовательного управления с 11- аналоговыми входамиОтличительные особенности:

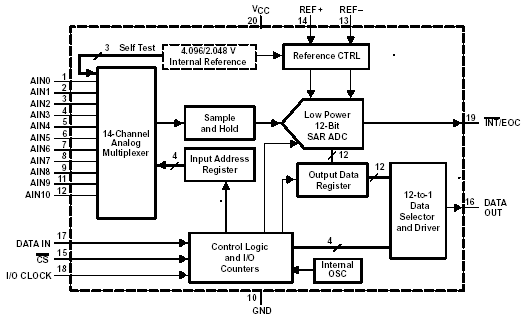

Типовая схема включения:
Расположение выводов:
Описание: TLV2556 являются 12-битными АЦП последовательного приближения на переключаемых конденсаторах. АЦП содержит три входа управления ( выбор кристалла CS, вход-выход I/O CLOCK, вход адреса- управления DATA IN) позволяющие передачу данных на последовательный порт хост процессора или периферию через выходы с тремя логическими состояниями. В дополнение к высокой скорости преобразования и универсальной системе управления микросхема содержит встроенный 14- канальный аналоговый мультиплексер допускающий выбор одного из 11 входных канала или любой из трёх внутренних источников тестового напряжения,а так же автоматически выполняющий функцию выборки-хранения. В конце цикла преобразования при программировании режима EOC сигнал на выводе 19 приобретает высокий логический уровень сигнализирующий об окончании преобразования. Если вывод 19 запрограммирован как INT, его потенциал падает до низкого логического уровня при окончании цикла преобразования. Конвертер TLV2556 содержит так же дифференциальный высокоимпедансный вход опорного напряжения позволяющий производить относительные измерения, выбор шкалы и обеспечивает развязку аналоговых цепей от цифровых для подавления шумов по цепям питания.Уровень напряжения внутреннего ИОН программируется через конфигурационный регистр 2 ( CFGR2). Технология на переключаемых конденсаторах обеспечивает точное преобразование во всём регламентированном температурном диапазоне. Рабочий диапазон температур TLV2556 от -40°С до +85°С. Документация:
