TLV2543C, I12- битные АЦП последовательного управления с 11- аналоговыми входамиОтличительные особенности:
Типовая схема включения:
Расположение выводов:

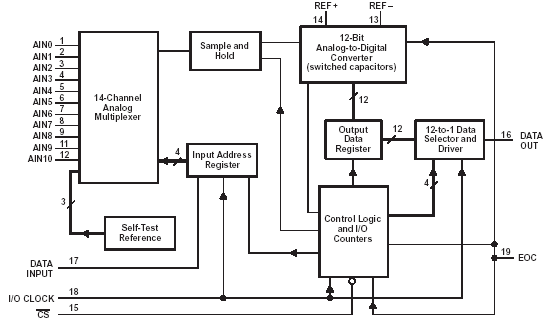

Описание: TLV2543C, I, являются 12-битными АЦП последовательного приближения на переключаемых конденсаторах. Каждый АЦП содержит по три входа управления ( выбор кристалла CS, вход-выход I/O CLOCK, вход адреса DATA INPUT) позволяющие передачу данных на последовательный порт хост процессора или периферию через выходы с тремя логическими состояниями. АЦП поддерживают высокоскоростную передачу данных от процессора. В дополнение к высокой скорости преобразования и универсальной системе управления микросхема содержит встроенный 14- канальный аналоговый мультиплексер допускающий выбор одного из 11 входных канала или любой из трёх внутренних источников тестового напряжения,а так же автоматически выполняющий функцию выборки-хранения. В конце цикла преобразования сигнал EOC приобретает высокий логический уровень сигнализирующий об окончании преобразования. Конвертер TLV2543 содержит так же дифференциальный высокоимпедансный вход опорного напряжения позволяющий производить относительные измерения, выбор шкалы и обеспечивает развязку аналоговых цепей от цифровых для подавления шумов по цепям питания. Технология на переключаемых конденсаторах обеспечивает точное преобразование во всём регламентированном температурном диапазоне. Рабочий диапазон температур TLV2543C- 0°C до + 70°С, TLV2543I от -40°С до +85°С. Документация:
