TLC2551, TLC2552, TLC2555

5.5 В, 12- бит, 175/360-KSPS, маломощные, последовательные АЦП с режимом АвтоВыкл.

Отличительные особенности:

• Максимальная производительность175/360- KSPS
• Дифференциальная/интегральная нелинейность: ±1 LSB
• SINAD:–72 Дб, SFDR: 85дб при 20 КГц
• SPI/DSP совместимый последовательный интерфейс
• Однополярное питание 5 В
• Rail-to-Rail аналоговый вход с полосой 500 КГц
• Конфигурация входов:
      Однопроводный вход- TLC2551
      Двухканальный с режимом АвтоВыкл.-TLC2552
      Псевдодифференциальный вход- TLC2555
• Малый потребляемый ток 3.5 В
• В режиме АвтоВыкл 8 мкА
• Миниатюрные корпуса MSOP-8 и SOIC-8

Типовая схема включения:

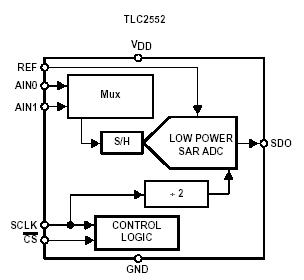

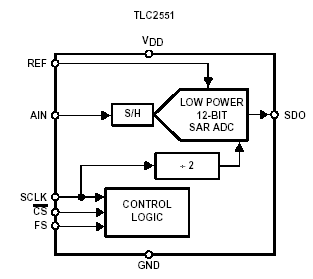

Расположение выводов:

Описание:

TLC2551, TLC2552 и TLC2555 представляют семейство высокопроизводительных, 12- битных, маломощных, миниатюрных, КМОП АЦП с напряжением питания 5 В. Эти микросхемы имеют однопроводный, двойной и псевдодифференциальный входы, вход выбора кристалла (CS), выход тактового сигнала (SCLK), выход данных (SDO), обеспечивающие прямой 3-х проводный интерфейс последовательного порта большинства популярных микропроцессоров ( SPI интерфейс). При передаче данных TMS320^TM DSP сигнал синхронизации фреймов(FS) используется для индикации начала передачи очередного фрейма gпо выводу CS для всех АЦП и по выводу FS для TLC2551.

TLC2551/2/5 разработаны как микропотребляющие АЦП. Условия сохранения энергии расширяются режимом АвтоВыкл.. Микросхемы данного семейства характеризуются высокой скоростью обращения к современным хост процессорам с частотой SCLK до 20 МГц зависящей от режима преобразования.

АЦП используют внутренний генератор обеспечивающий время преобразования 1.5 мкС при 20 МГц SCLK.

Документация:

358 Kb Engl Описание микросхемы

---

---
