ADS7810

12- битный АЦП выборок.

Отличительные особенности:

• Время выборки 1.25 мкСек
• Стандартный входной диапазон ± 10 В
• 69 дБ мин. SINAD при Fвх=250Кгц
• Интегральная нелинейность ± 3/4 LSB макс.
• Интегральная нелинейность ± 1 LSB макс.
• Внутренний ИОН
• Внутренняя цепь выборок/хранения
• Внутренний тактовый генератор
• Параллельный выходной регистр
• 28- выводной корпус SOIC

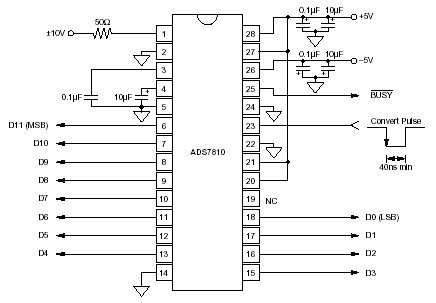

Типовая схема включения:

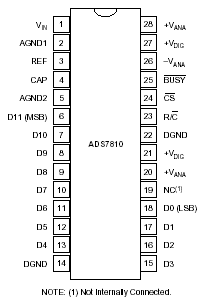

Расположение выводов:

Описание:

ADS7810 является законченным 12- битным, АЦП выборок использующим современные КМОП структуры. Он содержит 12- битный АЦП последовательного приближения на переключаемых конденсаторах с цепью выборки и хранения, источник опорного напряжения, тактовый генератор, микропроцессорный интерфейс и выходной буфер с тремя логическими состояниями.

ADS7810 имеет скорость выборок 800 КГц во всём диапазоне температур. Стандартный промышленный входной диапазон АЦП 10 В обеспечен лазерной подгонкой регулировочных резисторов, при этом однополярное напряжение питания составляет + 5 В, что характерно для современных разработок

28- выводной АЦП предлагается в пластиковом корпусе SOIC специфицированным для работы в полном промышленном диапазоне температур от - 40°С до + 85°С.

Документация:

148 Kb Engl Описание микросхемы

---

---
