ADS7804

12- битный, 10µCек КМОП АЦП выборок.

Отличительные особенности:

• Частота выборок 100 КГц мин.
• Стандартный входной диапазон ±10 В
• SINAD 72 дБ мин. при Fвх= 45 КГц
• Интегральная нелинейность ±0.45 LSB макс.
• Разрешение 12 бит, код без пропусков.
• Однополярное питание + 5 В.
• Совместим по выводам с 16- бит ADS7805
• Внутренний или внешний ИОН
• Параллельный вывод данных
• Мощность потребления до 100 мВт макс.
• 28- выводной 0.3” DIP или SOIC корпус

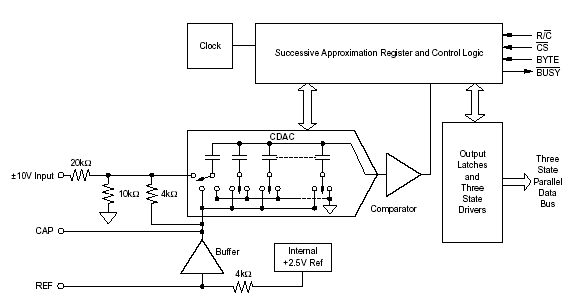

Типовая схема включения:

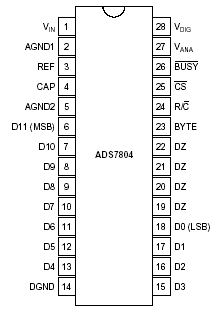

Расположение выводов:

Описание:

ADS7804 является законченным 12- битным, АЦП выборок использующим современные КМОП структуры. Он содержит 12- битный АЦП последовательного приближения на переключаемых конденсаторах с цепью выборки и хранения, источник опорного напряжения, тактовый генератор, микропроцессорный интерфейс и выходной буфер с тремя логическими состояниями.

ADS7804 имеет скорость выборок 100 КГц во всём диапазоне температур. Стандартный промышленный входной диапазон АЦП ±10 В обеспечен лазерной подгонкой регулировочных резисторов, при этом однополярное напряжение питания составляет + 5 В, что характерно для современных разработок. Мощность потребления составляет 100 мВт.

28- выводной АЦП предлагается в пластиковом 0.3” DIP или SOIC корпусах, оба специфицированы для работы в полном промышленном диапазоне температур от - 25°С до + 85°С.

Документация:

190 Kb Engl Описание микросхемы

---

---
