TLC1549C, TLC1549I, TLC1549M

10 битные АЦП с последовательным управлением

Отличительные особенности:

• 10 битный АЦП
• Встроенное УВХ
• Полная некорректируемая ошибка не более ±1 LSB
• Встроенный задающий генератор системной синхронизации
• Совместимость по выводам с TLC1549 и TLV1549
• Изготовлены по технологии КМОП

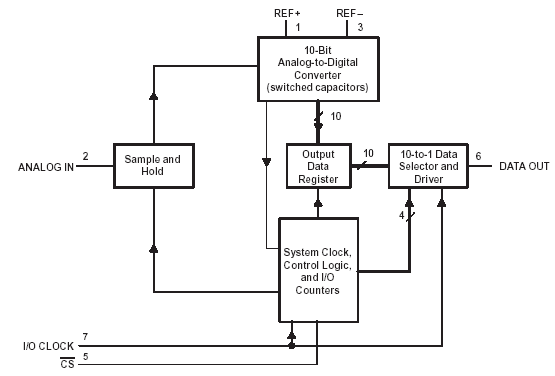

Блок-схема:

Расположение выводов:

Описание:

TLC1549C, TLC1549I и TLC1549M - 10 битные КМОП АЦП последовательного приближения на коммутируемых конденсаторах. Эти устройства имеют три входа и выход с тремя состояниями [выбор кристалла (nonCS), синхронизация порта ввода- вывода (I/O CLOCK) и выход данных (DATA OUT)], которые образуют 3 проводный интерфейс обмена данными с микропроцессором.

Устройство выборки-хранения (УВХ) подключается автоматически. Встроенный конвертер имеет высокоомные дифференциальные входы опорного напряжения, что позволяет масштабировать входной динамический диапазон и снизить влияние помех от шины питания.

Использование технологии на коммутируемых конденсаторах позволяет получить небольшую некорректируемую ошибку во всем рабочем температурном диапазоне.

TLC1549C предназначен для работы в температурном диапазоне от 0°C до 70°C. TLC1549I предназначен для работы в индустриальном температурном диапазоне от -40°C до 85°C. TLC1549M предназначен для работы в военном температурном диапазоне от -55°C к 125°C.

Документация:

237 Kb Engl Описание микросхемы

---

---
