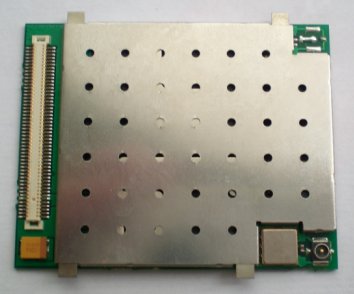

CDMA 2000 1X модуль "Flying Cynthia"
Модуль Flying Cynthia отвечает требованиям сети CDMA 1x 450 МГц и поддерживает передачу данных на скорости до 153 кбит/сек. Модуль Flying_CM разработан для интеграции в различные виды приложений, например, телефоны, телеметрические устройства и мультимедийная техника. Модуль имеет очень малые размеры и для разработки конечного устройства требует добавления только нескольких элементов:
- Клавиатура и модуль ЖКИ
- Динамик и микрофон
- Основной разъем
- Аккумуляторная батарея
- Антенна
- Разъем R-UIM
Ключевые особенности:
Цифровой тракт модуля TECHFAITH WIRELESS Flying_CM составляют микросхемы Qualcomm MSM6025 и PM6610. Они отличаются высокой степенью интеграции при малом уровне потребления.
- Поддержка функций передачи данных/факсимильных сообщений
- Поддержка голосовых/SMS-услуг
- Встроенный стек TCP/IP
- Передача данных на скорости до 153 кбит/сек
- Удаленное управление через AT-команды
Пользовательский интерфейс
- Последовательный интерфейс (RS-232C)
- 100-выводной разъем межплатного соединения
- Интерфейс R-UIM
- Аналоговый аудио интерфейс
- Порт ввода-вывода для управления и индикации состояния
- Интерфейс USB
- Интерфейс клавиатуры
- Интерфейс цветного TFT ЖКИ
- Интерфейс контроллера цифровой камеры
- MIDI-интерфейс
- Вход питания
Характеристики программного обеспечения
- CDMA 2000 1X
- IS-95A/B
- IS-637
- IS-707
- IS-96A
- IS-99
- IS-657
Характеристики аппаратной части
- Рабочее напряжение: батарейное 3.4…4.2В, внешнее постоянное 4.0…5.0В
- Максимальная выходная мощность: 0.3 Вт
- Потребляемый ток: менее 8 мА (режим сна), до 700 мА (передача)
- Диапазон CDMA 450 МГц: 452~457.475 МГц, 462~467.475МГц
- Чувствительность: -104 дБм
- Размеры: 44.5 (Д) x 35.4 (Ш) x 2.6мм (В)
- Масса: 10 гр
- Рабочая температура: -30…+60°С
- Температура хранения: -40…85°С
- Влажность (при работе): 0%…90%

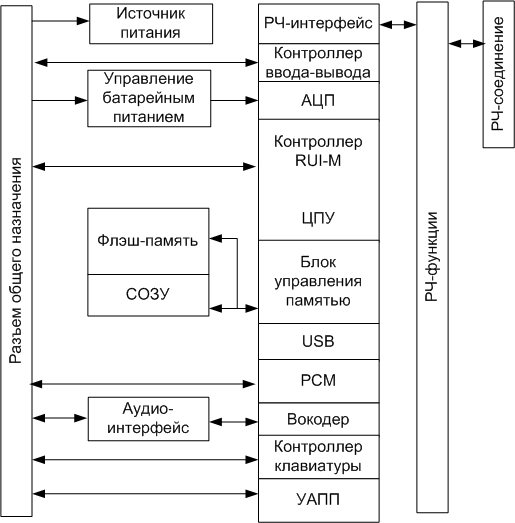

Структурная схема:
Аксессуары:
| |
Наименование |
Описание |
| Кабель-переходник |
IC178-SMAf-127(260) |
антенный кабель-переходник SMA -2-ой конец под пайку, 127 мм |
| Кабель-переходник |
IC178-SMAf-110-GSC |
антенный кабель-переходник SMA female - Murata GSC, 110 мм |
| Антенна |
AN-CDMA450-02, 04,05 |
Различное крепление, разъем SMA Straight male, длина кабеля 2,5 м; 3 м и т.д. |
| Интерфейсный разъем |
CON AXK5F00545YJ |
интерфейсный разъем 100 контактов |
Документация:
| |
 |
657 Kb ENG Описание использования аппаратного обеспечения модема Flying Cynthia |
| |
|
472 Kb ENG Описание системы команд для модема Flying Cynthia |
| |
|
193 Kb ENG Описание отладочной платы для модема Flying Cynthia |
