Интегральные схемы драйверов электродвигателей

Практически в каждом офисном и пользовательском электронном устройстве применяются электродвигатели для воздействия на механику этого устройства. Таких устройств бесчисленное множество: принтеры; факсы; ксероксы; сканеры; драйверы жестких, гибких, лазерных дисков; фото/видеокамеры; видеомагнитофоны и пр. Управление электродвигателями существенно упрощают специальные ИС - драйверы. Среди драйверов компании Rohm можно выделить две группы: общего назначения и специализированные, при разработке которых учитывались специфические требования к применению в конкретном устройстве (см. рис.1).

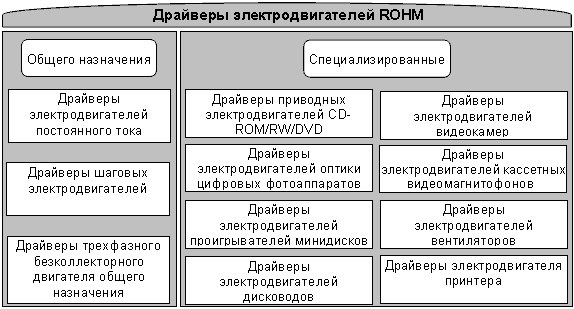

Классификация драйверов электродвигателей компании Rohm
Рисунок 1. Классификация драйверов электродвигателей компании Rohm

1. Драйверы электродвигателей постоянного тока

Компания Rohm выпускает драйверы электродвигателей постоянного тока трех видов: для управления одним электродвигателем и двумя электродвигателями постоянного тока без стабилизации скорости, а также для управления одним электродвигателем постоянного тока с функцией стабилизацией тока (см. табл. 1.1).

Таблица 1.1. Разновидности драйверов электродвигателей постоянного тока

Наименование Структура
Драйверы одного реверсируемого электродвигателя постоянного тока

Драйверы двух электродвигателей постоянного тока

Драйверы электродвигателя постоянного тока с регулятором скорости

В таблице 1.2 приведена предварительная информация по драйверам одного реверсируемого электродвигателя. Данные драйверы управляют одним Н-мостом на биполярных транзисторах. При выборе драйвера прежде всего руководствуются напряжением питания и мощностью электродвигателя, что связано с напряжением питания выходного блока, максимальным выходным током и рассеиваемой мощностью. Кроме этого, нужно установить необходимость таких функций, как термозащита (отключение при перегреве), энергосбережение (выключение части блоков драйвера, когда двигатель отключен), установка выходного напряжения и возможность совместной работы с регулятором скорости. Режимы работы электродвигателя задаются с помощью двух логических входов (см. табл. 1.3.). Разница между режимами торможения и отключения заключается в быстродействии. В режиме торможения выводы электродвигателя соединяются с общим проводом питания, а в режиме отключения - они вообще отключаются от источника питания. Следовательно, режим торможения используется для быстрого останова, а отключения для произвольного останова электродвигателя. В таблице 1.4 приведены структурные схемы и схемы включения драйверов, которые позволяют установить дополнительные отличия между драйверами, например, простота схемы включения.

Таблица 1.2. Драйверы одного реверсируемого электродвигателя постоянного тока

Наименование Напряжение питания, В Рассеиваемая мощность, мВт Макс. выходной ток, мА Режимы выхода Термо-
защита
Функция энерго-
сбережения
Уст-ка вых. напряж. Работа с электр. регулятором Корпус
Блок управл. Вых. блок
BA6208/F 4.5…15 700/450 500 1. Вперед.
2. Назад
(реверс)
3. Тормо-
жение.
4. Откл.
-- -- -- -- SIP9, SOP8
BA6218 4.5…15 800 700 -- -- -- + SIP9
BA6955N 5.5…15 1150 1000 + + -- + SIP8
BA6956AN 5.5…15 1150 1000 + + + + SIP9
BA6283N 5.5…15 1150 1000 + + -- + SIP9
BA6285FS/FP 4.5…15 800/1500 1000 + + + + SSOP-A16
HSOP24
BA6286/N 4.5…15 2000/1050 1000 + + + + HSIP10
SIP10
BA6287F 4.5…15 650 1000 + + + -- SOP8
BA6288FS 3.5…15 0…15 800 1000 + + + + SSOP-A16
BA6289F 3.5…15 0…15 650 600 + + + -- SOP8
BA6417F 3.5…15 0…15 650 1000 + + + -- SOP8
BA6418N 4.5…15 800 700 + -- -- + SIP9
BA6209/N 6…18 2200/1000 1600 -- -- + -- HSIP10
SIP10
BA6219B/BFP-Y 8…18 2200/1450 2200 + -- + -- HSIP10
HSOP25
BA6229 8…23 2200 1200 -- -- + -- HSIP10
BA6920FP-Y 6.5…34 1450 1000 + + + + HSOP25

Таблица 1.3. Режимы работы электродвигателя

Fвх (Авх) Rвх (Ввх) ВЫХ1 (Авых) ВЫХ2 (Ввых) Режим
1 0 1 0 Вперед
0 1 0 1 Назад (реверс)
1 1 0 0 Торможение
0 0 Z Z Отключение

* Z означает разомкнутое состояние ключевого транзистора

Таблица 1.4. Типовые схемы включения драйверов одного реверсируемого двигателя постоянного тока

Наименование Структурная схема и схема включения

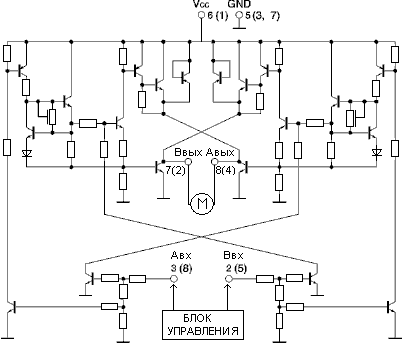

BA6208/F

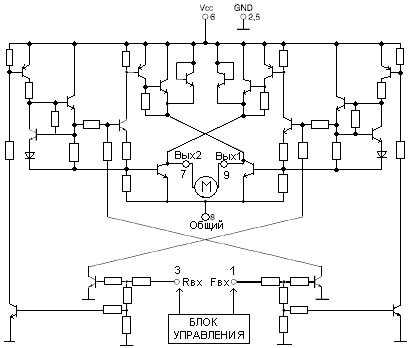

BA6218

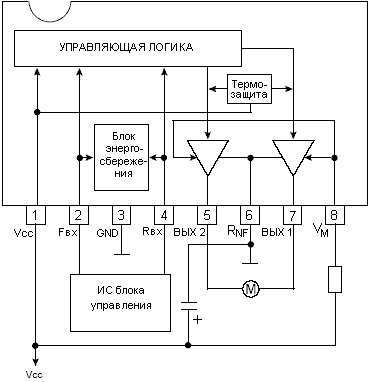

BA6955N

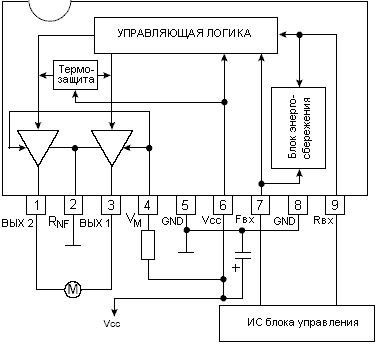

BA6283N

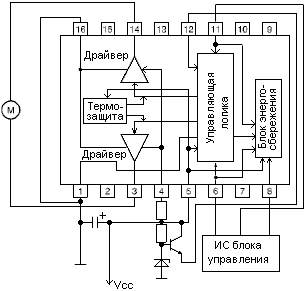

BA6285FS/FP

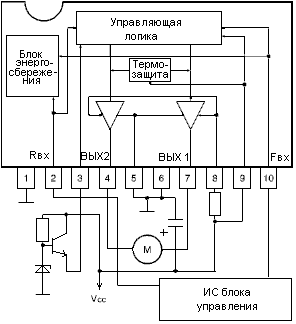

BA6286/N

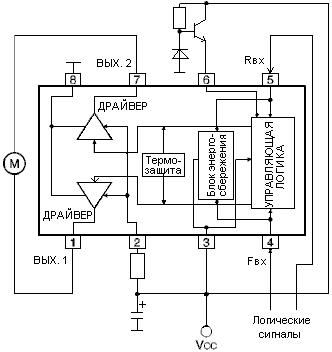

BA6287F

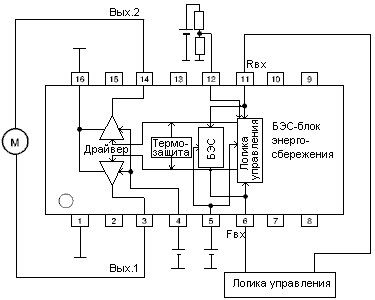

BA6288FS

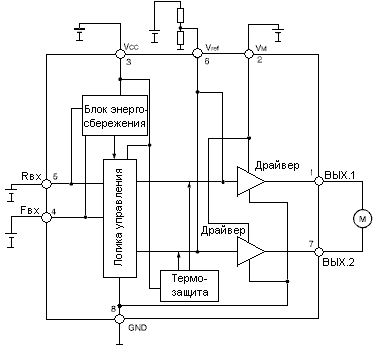

BA6289F
BA6417F

BA6418N

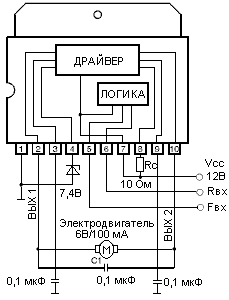

BA6209/N

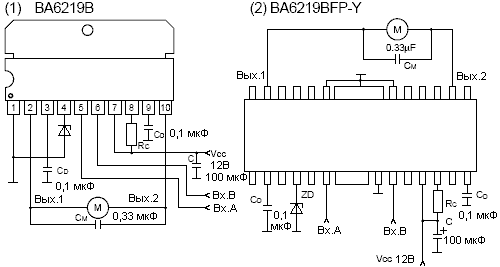

BA6219B/BFP-Y

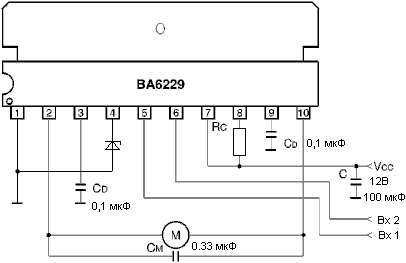

BA6229

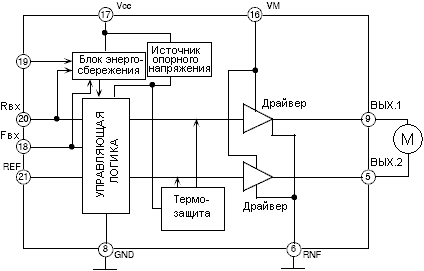

BA6920FP-Y

Драйверы представленные в таблице 1.5 в отличие от предыдущих позволяют управлять не одним, а двумя электродвигателями, при этом используется схема на 6 транзисторах (см. табл 1.1). В остальных особенностях они схожи и при их выборе руководствуются теми же соображениями. Режимы работы электродвигателей задаются тремя входами и представлены в таблице 1.6. Структурные схемы драйверов и схемы включения приведены в таблице 1.7.

Таблица 1.5. Драйверы двух электродвигателей постоянного тока

Наименование Напряжение питания, В Рассеиваемая мощность, мВт Макс. выходной ток, мА Режим выхода Термо-
защита
Функция энерго-
сбере-
жения
Уст.
-ка вых. напряж.
Работа с электр. регуля-
тором
ШИМ Корпус
Блок управл. Вых. блок
BA6238A/AN 8…18 0…18 2200/1000 1600 1.Вперед
2.Назад
(реверс)
3.Торможение
4.Откл.
+ -- + -- -- HSIP10
SIP10
BA6239A/AN 8…18 2200/1000 1200 + -- + -- -- HSIP10
SIP10
BA6246N 8…18 2200/1000 1000 + -- + -- -- HSIP10
SIP10
BA6247/N/FP-Y 8…18 2200/1000/1450 1000 + -- + -- -- HSIP10
SIP10
HSOP25
BA6259N 8…18 1000 1000 + -- + -- -- SIP10
BD6735FV 2…8 810 1000 + + -- -- + SSOP-B20

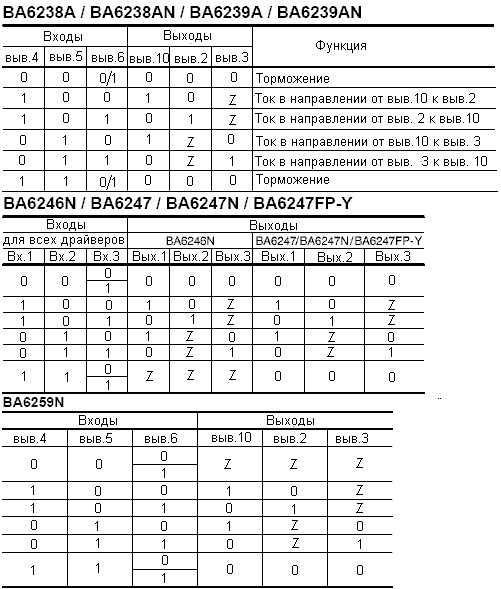

Таблица 1.6. Режимы работы при управлении двумя электродвигателями постоянного тока

Таблица 1.7. Структурные схемы и схемы включения драйверов двух электродвигателей постоянного тока

Наименование Структурная схема Схема включения

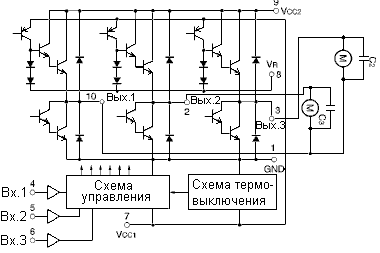

BA6238A/AN

BA6239A/AN

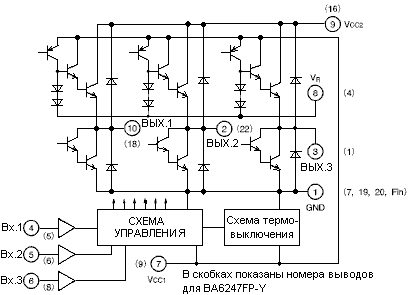

BA6246N

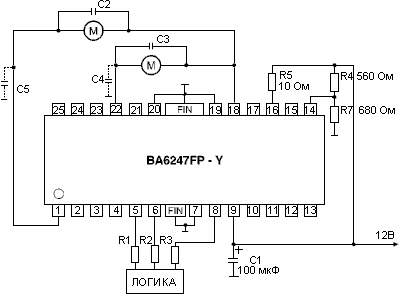

BA6247/N/FP-Y

BA6259N

Драйверы, представленные в таблице 1.8, замыкают линейку драйверов электродвигателей постоянного тока. Они позволяют управлять одним электродвигателем постоянного тока и отличаются возможностью регулировать выходное напряжение и самое важное - стабилизировать частоту вращения. Последняя функция достигнута благодаря введению обратной связи по потребляемому току.

Таблица 1.8. Драйверы реверсивных электродвигателей со стабилизацией скорости

Наименование Напряжение питания, В Рассеиваемая мощность, мВт Макс. выходной ток, мА Режим выхода Термо-
защита
Функция энерго-
сбере-
жения
Уст.-
ка вых. напряж.
Корпус
Блок управл. Вых. блок
BA6950FS 3…16 800 400 1. Вперед
2. Назад
(реверс)
3. Торможение.
4. Откл.
+ -- + SSOP-A16
BA6951FS 3…16 800 800 + -- + SSOP-A16

Рассмотрим особенности работы драйвера BA6950FS. На рисунке 1.1 представлена структура и схема включения драйвера. Как и предыдущие драйверы BA6950FS обеспечивает четыре режима работы: вперед, назад (реверс), отключение и торможение (быстрая остановка). Для этого у него предусмотрены два входа R и F (см. табл. 1.9). Также BA6950FS позволяет регулировать частоту вращения через вход 2, содержит тепловую защиту и регулятор скорости.

Термовыключение. Схема температурного контроля срабатывает, если температура ИС превышает 175°С (типичное значение) и выключает все драйверы. Разрешение работы драйверов наступает при снижении температуры на 20 °С (гистерезис). Фактическое значение порога срабатывания может находиться в диапазоне 150°С..200°С.

Стабилизация частоты вращения. Данная функция реализована путем контроля и стабилизации потребляемого электродвигателем тока. Для этого к выв. 8 подключается токовый шунт, который преобразует потребляемый электродвигателем ток в напряжение.

Если ток через вывод 8 увеличивается при снижении частоты вращения под действием нагрузки, то усилитель тока увеличит ток через вывод 15 в соответствии с выражением:

Iвыв16 = Iвыв8 x R5/R4

В этом случае напряжение на выводе 16 также увеличится в соответствии с выражением

Vвыв16 = R3 (Iвыв16+Iвыв15 ) + R2 Iвыв16,

что в свою очередь вызовет рост напряжения на электродвигателе по выражению:

Vвыв7_9 = 4 x Vвыв16.

Таким образом, обеспечивается постоянство частоты вращения.

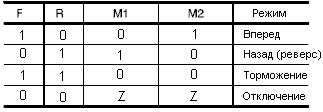

Таблица 1.9. Режимы работы драйвера электродвигателя BA6950FS

Структура и схема включения драйвера BA6950FS

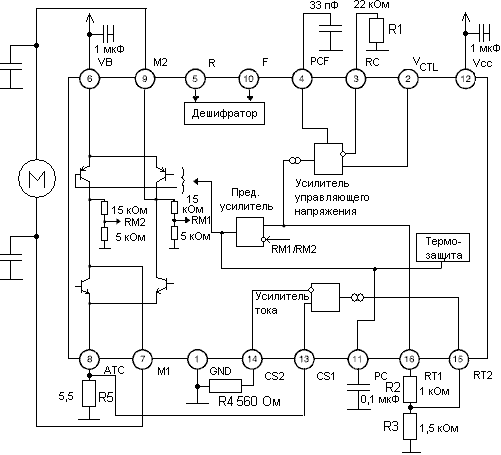

Рисунок 1.1. Структура и схема включения драйвера BA6950FS
