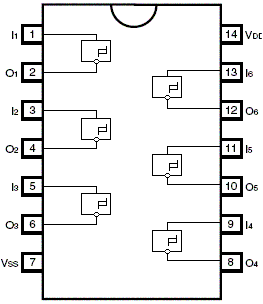

Логические микросхемы компании RohmПо мере развития микропроцессорной техники, роста уровня ее системной интеграции роль дискретных логических микросхем неукоснительно снижается. Однако существует ряд направлений, где их доминирующая роль «вне конкуренции». Поэтому, при первом знакомстве с номенклатурой логических элементов Rohm можется показаться ее неполнота, но на самом деле она отражает реалии по массовости использования данной группы компонентов. Номенклатура логических микросхем компании Rohm включается в себя следующие группы: 1. КМОП логические элементы (табл. 1). Логические элементы широко используются в микропроцессорных системах для реализации простых логических функций с входящими или выходящими сигналами к/от микроконтроллера, позволяя сэкономить процессорное время, или в схемах дешифрации адреса. Особое место в этой группе занимают логические элементы с передаточной характеристикой триггера Шмита (с гистерезисом). Например, на одном таком элементе выполняется самый простой и устойчивый генератор прямоугольных импульсов. Кроме того, триггеры Шмитта используются для помехоподавления, в качестве простого релейного гистерезисного регулятора (например, терморегулятор), фотореле и др. 2. Сдвиговые регистры (табл. 2). Сдвиговые регистры очень удобно использовать в микропроцессорных системах для расширения линий вывода данных, например при организации динамического управления индикаторной схемы. 3. Одновибраторы (табл. 2). Используются в синхронизирующих схемах, схемах формирования импульсов сброса, подавления дребезга и пр. 4. Дешифраторы (табл. 2). Rohm выпускает только одну разновидность дешифраторов: преобразователь двоично-десятичного кода в унитарный (или десятичный). Он может использоваться в схемах распределения импульсов, сканирования клавиатур, управления динамической индикацией, а также в схемах дешифрации адреса. 5. Аналоговые ключи (табл. 3). Аналоговые ключи имеют очень обширную область применения:

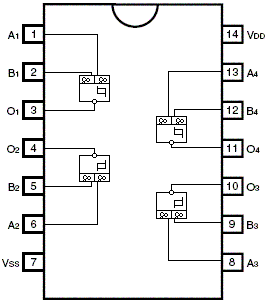

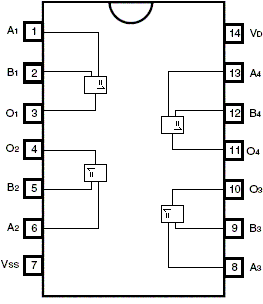

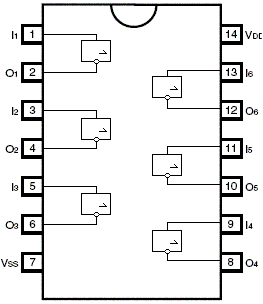

Большинство ключей выполняют функции как мультиплексора, так и демультиплексора за счет двунаправленности открытого канала, поэтому, для увеличения однотипности элементов, например, в схеме сканирования клавиатуры и управления индикацией, аналоговый ключ можно использовать в качестве дешифратора, если подать на общий вывод коммутации фиксированный логический уровень. Таблица 1 - КМОП логические элементы

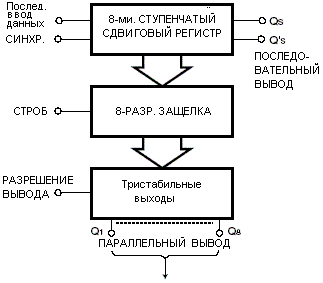

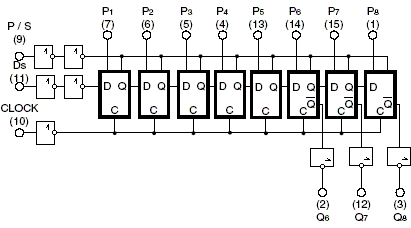

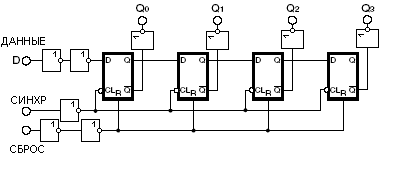

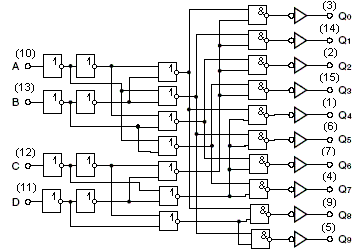

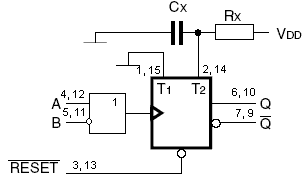

Таблица 2 - Регистры, одновибраторы, дешифраторы

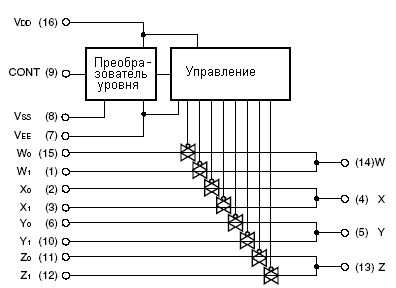

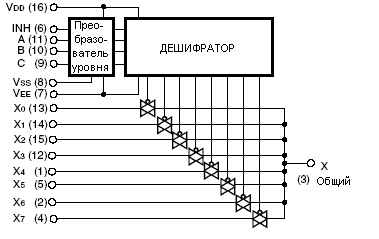

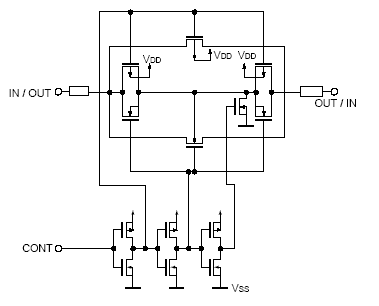

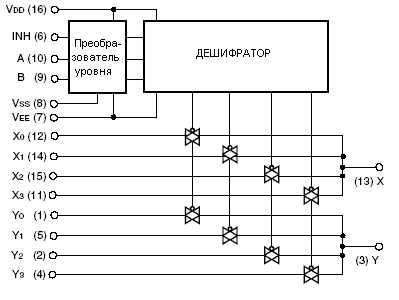

Таблица 3- Аналоговые ключи
