FM25CL64

Энергонезависимое сегнетоэлектрическое ОЗУ (FRAM) емкостью 64 кбит с последовательным интерфейсом SPI и питанием 3В

Отличительные особенности:

• Сегнетоэлектрическое энергонезависимое ОЗУ емкостью 64 кбит
      - Организация ячеек памяти 8192 x 8
      - Неограниченное количество циклов чтения/записи
      - 10 летний срок хранения информации
      - Запись без задержки (NoDelay™ )
      - Продвинутая высоконадежная сегнетоэлектрическая технология
• Быстродействующий последовательный периферийный интерфейс-SPI
      - Частота до 20 МГц
      - Возможность установки вместо ЭППЗУ
      - Режимы SPI 0 и 3 (CPOL, CPHA=0,0 и 1,1)
• Схема защиты от записи
      - Аппаратная защита
      - Программная защита
• Малая потребляемая мощность
      - Малое питающее напряжение 2.7-3.65В
      - Ток покоя 1 мкА
• Соответствие промышленным стандартам
      - Рабочая температура: -40° C … +85° C
      - 8-выв. корпус SOIC

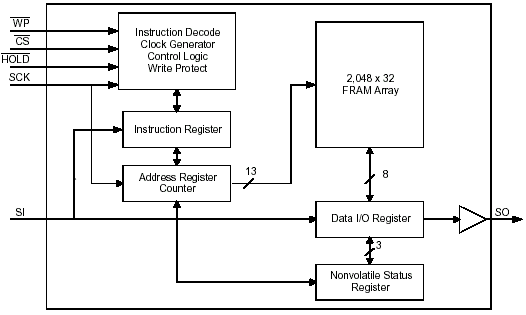

Структурная схема FM25CL64:

Расположение выводов FM25CL64:

Общее описание:

FM25CL64 – энергонезависимая память емкостью 64 кбит, выполненная по сегнетоэлектрической технологии. Сегнетоэлектрическое оперативное запоминающее устройство или FRAM является энергонезависимым и выполняет операции чтения и записи подобно ОЗУ. Оно обеспечивает надежное хранение информации в течение 10 лет, при устранении проблем связанных со сложностью, ограниченным быстродействием записи и уровнем системной надежности ЭППЗУ и другой энергонезависимой памяти.

В отличие от ЭППЗУ FM25CL64 выполняет операцию записи на скорости шины. При этом не возникает никаких задержек при записи. Следующий цикл шины может быть начать немедленно без необходимости опроса данных. Кроме того, устройство предлагает фактически неограниченный ресурс по циклам перезаписи, что на многие порядки превышает износостойкость ЭППЗУ. Также, FRAM требует гораздо меньший ток при записи, чем ЭППЗУ, которая требует внутреннего источника питания схемы программирования.

Эти функции делают FM25CL64 идеальным для приложений с энергонезависимым хранением информации, где требуется частая и быстрая запись данных. Примеры таких приложений простираются от накопителей данных, где время записи может быть критичным параметром, до промышленного управления, где задержки при записи в ЭППЗУ могут привести к потере информации.

Для пользователей ЭППЗУ, которые хотят перейти на данную технологию, FM25CL64 предлагает возможность непосредственной аппаратной замены ЭППЗУ. FM25CL64 использует быстродействующую шину SPI, которая позволяет поднять скорость записи данных в FRAM. Выполнение технических характеристик гарантируется для всего промышленного температурного диапазона: -40°C… +85°C.

Описание выводов:

Наимено- вание вывода	Описание
/CS	Выбор микросхемы
/WP	Защита от записи
/HOLD	Вход прерывания работы последовательного порта
SCK	Вход тактирования последовательной связи
SI	Последовательный ввод данных
SO	Последовательный вывод данных
VDD	Напряжение питание
VSS	Общий

Информация для заказа:

Код заказа	Корпус
FM25CL64-S	8-выв. SOIC

Документация:

132 Kb Engl Описание микросхемы FM25CL64

---

---
