FM25040

Энергонезависимое сегнетоэлектрическое ОЗУ (FRAM) емкостью 4 кбит с последовательным интерфейсом SPI

Отличительные особенности:

• Сегнетоэлектрическое энергонезависимое ОЗУ емкостью 4 кбит
      - Организация ячеек памяти 512 x 8
      - Высокая износостойкость: 10 млрд. (10¹⁰) циклов чтения/записи
      - 10 летний срок хранения информации при 85°C
      - Запись без задержки (NoDelay™ )
      - Продвинутая высоконадежная сегнетоэлектрическая технология
• Быстродействующий последовательный периферийный интерфейс-SPI
      - Частота до 2.1 МГц
      - Возможность установки вместо ЭППЗУ
      - Режим 0 шины SPI (CPOL=0, CPHA=1)
• Схема защиты от записи
      - Аппаратная защита
      - Программная защита
• Малая потребляемая мощность
      - Ток покоя 10 мкА
• Соответствие промышленным стандартам
      - Рабочая температура: -40° C … +85° C
      - 8-выв. корпуса SOIC и DIP

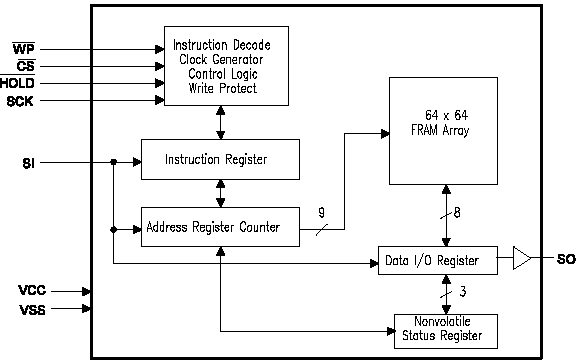

Структурная схема FM25040:

Расположение выводов FM25040:

Общее описание:

FM25040 – энергонезависимая память емкостью 4 кбит, выполненная по сегнетоэлектрической технологии. Сегнетоэлектрическое оперативное запоминающее устройство или FRAM является энергонезависимым и выполняет операции чтения и записи подобно ОЗУ. Оно обеспечивает надежное хранение информации в течение 10 лет, при устранении проблем связанных со сложностью, ограниченным быстродействием записи и уровнем системной надежности ЭППЗУ и другой энергонезависимой памяти.

В отличие от ЭППЗУ FM25040 выполняет операцию записи на скорости шины. При этом не возникает никаких задержек при записи. Данные записываются в массив памяти за сотни наносекунд после успешной передачи в устройство. Следующий цикл шины может быть начать немедленно. Кроме того, устройство предлагает гораздо больший ресурс по циклам перезаписи по сравнению с другими видами энергонезависимой памятью. FM25040 выдерживает 10¹⁰ циклов чтения/записи, что намного больше фактических требований, предъявляемых системой к последовательной памяти.

Эти функции делают FM25040 идеальным для приложений с энергонезависимым хранением информации, где требуется частая и быстрая запись данных. Примеры таких приложений простираются от накопителей данных, где время записи может быть критичным параметром, до промышленного управления, где задержки при записи в ЭППЗУ могут привести к потере информации.

Для пользователей ЭППЗУ, которые хотят перейти на данную технологию, FM25040 предлагает возможность непосредственной аппаратной замены ЭППЗУ. FM25040 использует быстродействующую шину SPI, которая позволяет поднять скорость записи данных в FRAM. Выполнение технических характеристик гарантируется для всего промышленного температурного диапазона: -40°C… +85°C.

Описание выводов:

Наимено- вание вывода	Описание
/CS	Выбор микросхемы
SO	Последовательный вывод данных
/WP	Защита от записи
VSS	Общий
SI	Последовательный ввод данных
SCK	Вход тактирования последовательной связи
/HOLD	Вход прерывания работы последовательного порта
VСС	Напряжение питание 5В

Информация для заказа:

Код заказа	Корпус
FM25040-P	8-выв. пластиковый DIP
FM25040-S	8-выв. SOP

Документация:

632 Kb Engl Описание микросхемы FM25040

---

---
