FM24C64

Энергонезависимое сегнетоэлектрическое ОЗУ (FRAM) емкостью 64 кбит с последовательным интерфейсом

Отличительные особенности:

• Сегнетоэлектрическое энергонезависимое ОЗУ емкостью 64 кбит
      - Организация ячеек памяти 8192 x 8
      - Высокая износостойкость: 1 триллион (10¹²)циклов чтение/запись
      - 10 летний срок хранения информации
      - Запись без задержки (NoDelay™ )
      - Продвинутая высоконадежная сегнетоэлектрическая технология
• Быстродействующий двухпроводной последовательный интерфейс
      - Максимальная тактовая частота последовательной шины до 1 МГц
      - Непосредственная аппаратная замена ЭППЗУ
      - Поддержка тактовых частот предшествующих устройств 100 кГц и 400 кГц
• Малая потребляемая мощность
      - Работа при питании 5В
      - Активный ток - 150 мкА (100 кГц)
      - Ток покоя - 10 мкА
• Соответствие промышленным стандартам
      - Рабочая температура: -40° C … +85° C
      - 8-выв. корпус SOIC

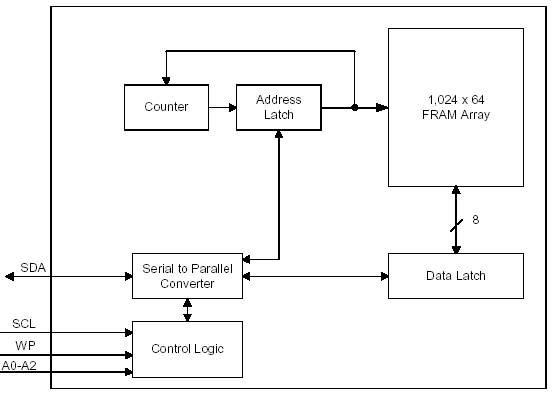

Структурная схема FM24C64:

Расположение выводов FM24C64:

Общее описание:

FM24C64 – энергонезависимая память емкостью 64 кбит, выполненная по сегнетоэлектрической технологии. Сегнетоэлектрическое оперативное запоминающее устройство или FRAM является энергонезависимым и выполняет операции чтения и записи подобно ОЗУ. Оно обеспечивает надежное хранение информации в течение 10 лет, при устранении проблем связанных со сложностью, ограниченным быстродействием записи и уровнем системной надежности ЭППЗУ и другой энергонезависимой памяти.

FM24C64 выполняет операцию записи на скорости шины. При этом не возникает никаких задержек при записи. Данные успешно переданные в микросхему сразу записываются в массив памяти. Следующий цикл шины может быть начать немедленно без необходимости опроса данных. FM24C64 выдерживает 10¹² циклов чтение/запись, что в миллион раз больше, чем у ЭППЗУ.

Данные возможности делают FM24C64 идеальным для приложений с энергонезависимым хранением информации, где требуется частая и быстрая запись данных. Примеры таких приложений простираются от накопителей данных, где время записи может быть критичным параметром, до промышленного управления, где задержки при записи в ЭППЗУ могут привести к потери информации. В совокупности данные преимущества позволяют записывать данные с большей частотой, не вызывая при этом неудобства в программировании.

Для пользователей ЭППЗУ, которые хотят перейти на данную технологию, FM24С64 предлагает возможность непосредственной аппаратной замены ЭППЗУ. FM24C64 выпускается в стандартном 8-выв. корпусе SOIC и использует стандартный 2-проводной интерфейс. Выполнение технических характеристик гарантируется для всего промышленного температурного диапазона: -40°C… +85°C.

Описание выводов:

Наимено- вание вывода	Описание
A0-A2	Входы задания адреса устройства на последовательной шине
SDA	Ввод/вывод последовательных данных/адреса
SCL	Вход тактирования последовательной связи
WP	Вход защиты от записи
VSS	Общий
VDD	Напряжение питания +5В

Информация для заказа:

Код заказа	Корпус
FM24C64-S	8-выв.SOIC

Документация:

96 Kb Engl Описание микросхемы FM24C64

---

---
