Часто задаваемые вопросы

Как я могу передать данные?

Отправьте Ваши данные на вывод RXD модуля. Используйте UART формат с параметрами (19200, 8, 1, N. No flow control). Перешлите 128 байтов в буфер модуля. Модуль начнет передачу данных когда:

• заполнена максимальная длина пакета
• послан уникальный символ, обозначающий конец пакета
• не закончилось время ожидания (timeout)

Эти параметры конфигурируются внутри микросхемы.

Как я могу принять данные?

Любой принятый пакет данных с правильным адресом и контрольной суммой будет послан на вывод TXD в соответствии с форматом UART, таким же, как и у передатчика.

Какую использовать антенну?

В большинстве случаев используется обычная проволока длиной в четверть волны или аналогичный проводник печатной платы. Подключение антенны к RF выходу осуществляется проводником длиной, соответствующей четверти длины волны.

Каким образом я могу изменить номер радиоканала или другие параметры?

Изменить конфигурационные параметры можно, используя вывод CONFIG и посылая командную строку по последовательному интерфейсу аналогично тому, как это делается при передаче данных. Параметры могут быть изменены надолго и сохранены в энергонезависимой памяти модуля.

Это действительно просто?

Да. И даже более, подайте рабочее напряжение 2,8-5,5 В и входной сигнал с 3 и 5 В логическими уровнями. Просто подключите его к Вашей схеме. В простейшем случае Вам необходимы лишь два провода (RXD, TXD) подключенных к микроконтроллеру / микропроцессору, и еще один (CONFIG) если Вы хотите изменить конфигурацию.

Что такое стандарт IEEE 802.15.4?

Это стандарт для низкоскоростных беспроводных локальных сетей (PAN - Personal Area Networks), который фокусируется на низкой мощности, невысокой стоимости и трудоемкости развертывания. Он определяет физический уровень (PHY) и средний уровень управления доступом (MAC), а также является базой открытого протокола ZigBee или собственных протоколов.

Что такое ZigBee?

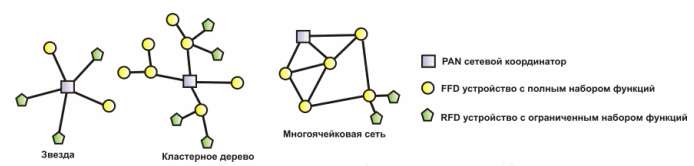

ZigBee является открытым глобальным стандартом, предназначенным для беспроводных сетей связи между устройствами в пользовательских и промышленных приложениях, системах автоматизации. Стандарт обеспечивает следующие топологии - звезда, кластерное дерево и многоячейковая сеть (см. рис.). Multi-hop и ad-hoc маршрутизация является идеальной для покрытия территории и строений нестатическими сетями.

Как я могу встроить мое приложение?

Ваши приложения могут быть встроены поверх стека ZigBee протоколов, используя ресурсы встроенного микроконтроллера. Достаточное количество цифровых и аналоговых входов/выходов позволяют непосредственно подключать интерфейсные датчики переключатели и исполнительные устройства. Приложения, требующие реального времени, могут использовать встроенные 32 кГц часы реального времени. Режим ультранизкой потребляемой мощности является идеальным для батарейных применений.

Что можно сказать по поводу ZigBee стека?

В принципе любой независимый ZigBee стек может использоваться с данным модулем. Но модуль может поставляться с беспроводным стеком Figure8 и Chipcon MAC, так как авторский гонорар включен в стоимость модуля. Лицензия стека возможна от фирмы Chipcon.

Какие средства разработки мне понадобятся?

Следующие средства разработки для встроенного микроконтроллера (Atmega 128) рекомендуются и доступны без дополнительной оплаты:

WinAVR/AVR GCC/Programmer's Notepad

Atmel AVR Studio

Atmel JTAG ICE mkll могут быть использованы для загрузки программ во встроенный микроконтроллер.

Почему RC2200 является наилучшим выбором?

Потому что он содержит все необходимые аппаратные средства, которые Вам необходимы - ZigBee стек и ресурсы микроконтроллера, которые 100% протестированы в радиочастотном диапазоне. Это позволит Вам сократить время вывода новой продукции на рынок. В простейшем случае, таком как дистанционное управление домашним освещением, Вам понадобится лишь внешняя батарея и кнопка управления. Опционно Вы можете даже получить модуль со встроенной антенной или коаксиальным MMCX коннектором.

Доступны ли оценочные платы?

Для всех семейств модулей Radiocrarts доступны оценочные платы с загруженной демо-версией программы ZigBee light switch.
