ШИМ - контроллеры семейства TOPSwitch®-GX

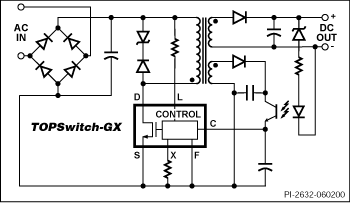

Типовая схема включения

Тип	Выходная мощность, Вт				Корпус	Описание
	230 VAC ±15%		85-265 VAC
	Адаптер	Открытый фрейм	Адаптер	Открытый фрейм
TOP242P/G	9	15	6,5	10	DIP-8 SMD-8	700В полевой транзистор. Генератор 66/132кГц. Схемы защиты: от Х.Х. и К.З. в нагрузке от повышенного входного напряжения от пониженного входного напряжения от перегрева кристалла микросхемы от разрыва цепи обрат. связи Схемы: запуска от высокого входного напряжения мягкого старта автоматического перезапуска внешнего управления и синхронизации внешнего ограничения выходной мощности выбора фиксированной частоты снижения ВЧ-помех
TOP242R	21	21	11	14	TO-263
TOP242Y/F	10	22	7	14	TO-220 TO-262
TOP243P/G	13	25	9	15	DIP-8 SMD-8
TOP243R	29	45	17	23	TO-263
TOP243Y/F	20	45	15	30	TO-220 TO-262
TOP244P/G	16	28	11	20	DIP-8 SMD-8
TOP244R	34	50	20	28	TO-263
TOP244Y/F	30	65	20	45	TO-220 TO-262
TOP245P/G	19	30	17	22	DIP-8 SMD-8
TOP245R	37	57	23	33	TO-263
TOP245Y/F	40	85	26	60	TO-220 TO-262
TOP246P/G	21	34	15	26	DIP-8 SMD-8
TOP246R	40	64	26	38	TO-263
TOP246Y/F	60	125	40	90	TO-220 TO-262
TOP247R	45	70	28	43	TO-263
TOP247Y/F	85	165	55	125	TO-220 TO-262
TOP248R	43	75	30	48	TO-263
TOP248Y/F	105	205	70	155	TO-220 TO-262
TOP249R	44	79	31	53	TO-263
TOP249Y/F	120	250	80	180	TO-220 TO-262
TOP250R	45	82	32	55	TO-263
TOP250Y/F	135	290	90	210	TO-220 TO-262

---

---
