ШИМ - контроллеры семейства LinkSwitch®-TN

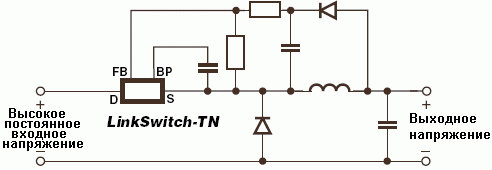

Типовая схема включения в конфигурации понижающего преобразователя LNK302
Типовая схема включения в конфигурации понижающего преобразователя

Тип Выходной ток, мА Корпус Описание
230 VAC ±15% 85-265 VAC
MDCM1 CCM2 MDCM1 CCM2
LNK302P/G/D 63 80 63 80 DIP-8
SMD-8
SO-8
  • 700В полевой транзистор.
  • Генератор 66кГц.
  • Схемы защиты:
    от Х.Х. и К.З. в нагрузке.
    от перегрева кристалла микросхемы.
    от разрыва цепи обрат. связи.
  • Схемы:
    запуска от высокого входного напряжения.
    автоматического перезапуска.
    снижения ВЧ-помех.
    • LNK304P/G/D 120 170 120 170 DIP-8
    SMD-8
    SO-8
    LNK305P/G/D 175 280 175 280 DIP-8
    SMD-8
    SO-8
    LNK306P/G/D 225 360 225 360 DIP-8
    SMD-8
    SO-8

    1 - По большей части режим дискретной электропроводности

    2 - Режим непрерывной электропроводности
