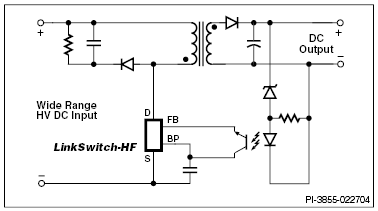

ШИМ - контроллеры семейства LinkSwitch®-HFLinkSwitch-HF является расширением семейства микросхем LinkSwitch. Микросхема представляет собой дешевую и энергетически эффективную замену линейным преобразователям и источникам питания на дискретных элементах. Семейство LinkSwitch-HF нацелено на использование в таких устройствах, как зарядные устройства для аккумуляторов, а также в устройствах, в которых необходима система защиты от сбоев, а также точный контроль выходного напряжения и тока. Из-за того, что в трансформаторе удалена дополнительная обмотка, стоимость всего источника снижена по сравнению с другими подобными решениями. Дополнительно были оптимизированы характеристики высоковольтного MOSFET транзистора входящего в состав микросхемы для снижения электромагнитной эмиссии (ЭМИ), что позволяет устройствам соответствовать мировым стандартам электромагнитной эмиссии. Новое семейство также включает в себя систему EcoSmart, которая существенно снижает энергопотребление на холостом ходу или при малой нагрузке. В стандартном AC/DC преобразователе, построенном по обратноходовой схеме, энергопотребление в вышеописанных режимах будет менее 300 мВт., что позволяет соответствовать всем мировым стандартам и рекомендациям пониженного энергопотребления. Подобные источники питания в дискретном исполнении требуют дополнительных компонентов, что делает конструкцию дороже. Микросхемы LinkSwitch-HF включают в себя – Силовой MOSFET транзистор (700В.), генератор с простым управлением включением/выключением, систему запуска от высокого напряжения, систему ограничения тока, систему защиты от перегрева (с внедренным гистерезисом), автоматическую систему перезапуска. Малый разброс параметров и незначительное температурное влияние на ключ значительно упрощает проектирование и удешевляет конструкцию. Рабочая частота в 200 KHz позволяет использовать трансформаторы с низкой магнитной индукцией, что практически избавляет от звукового шума при коммутации, при этом частотный джиттер (frequency jitter) снижает стоимость ЭМИ фильтра. Область применения нового семейства включает в себя:
