PCF8533
Универсальный драйвер ЖКИ с малым мультиплексным отношением
Отличительные особенности:
- Однокристальный драйвер/контроллер ЖКИ
- Настройка сигнальных электродов: статический режим, 2/3/4 линии
- Выбираемый режим управления смещением дисплея: статический, 1/2 или 1/3
- Внутренний генератор напряжений смещения ЖКИ с буферизацией промежуточных уровней
- 80 сегментных электродов: до сорока 8-сегментных символов, до 21 15-сегментных алфавитно-цифровых символов, до 320 графических элементов
- 80 x 4 ОЗУ для хранения отображаемых данных
- Загрузка данных с автоматическим увеличением адреса по отношению к адресу устройства
- Банк памяти индикатора переключается в статический и дуплексный режим управления
- Универсальные режимы управления миганием индикатора
- Питание ЖКИ и логики может быть раздельным
- Широкий диапазон питающих напряжений: 1.8…5.5 В
- Широкий диапазон питания ЖКИ: от 2.5 В ЖКИ с малым порогом и до 6.5 В для ЖКИ типа «guest-host» и для ЖКИ на основе скрученных нематиков с высоким порогом (автомобильные)
- Малое энергопотребление
- Интерфейс шины I2C (400 кГц)
- КМОП/ТТЛ совместимость
- Совместимость с 4/8/16-разрядными микроконтроллерами/микропроцессорами
- Возможность каскадирования для управления большими ЖКИ (до 5120 сегментов)
- Не требуются внешние компоненты
- Совместимость с технологией «кристалл на стекле» (COG)
- Выпускается по КМОП технологии

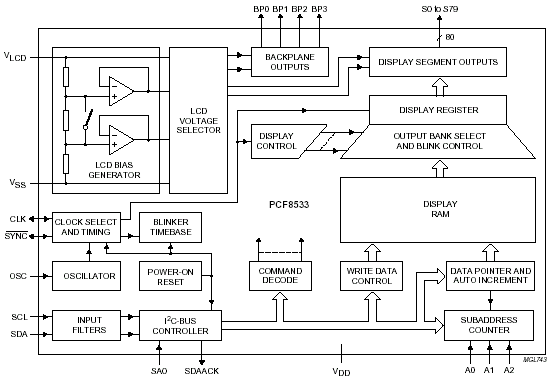

Структурная схема PCF8533:
Общее описание:
PCF8533 – периферийное устройство, которое соединяется с большинством жидкокристаллических индикаторов (ЖКИ) с небольшим мультиплексным отношением. Оно генерирует сигналы управления для статических и мультиплексных ЖКИ, содержащих до 4 сигнальных электродов и до 80 сегментов, а также легко включается в каскадное соединение для управления многосегментными ЖКИ. PCF8533 – совместим с большинством микропроцессоров/микроконтроллеров и соединяется с ними через двухпроводную двунаправленную шину I2C. Нагрузка на обслуживание канала связи существенно снижена за счет буфера ОЗУ индикатора с функцией авто-инкремента адреса, за счет аппаратной субадресации устройства и за счет переключения буфера индикатора (режимы статического и дуплексного управления).
Информация для заказа:
| Обозначение |
Корпус |
| PCF8533U/2/F2 |
Бескорпусный кристалл |
| PCF8533рпуU/2E/F2 |
Бескосный кристалл |
Документация:
| |
 |
174 Kb Engl Описание микросхемы PCF8533 |
