OM4068
Драйвер управления ЖКИ в мультиплексном режиме
Отличительные особенности:
- Однокристальный контроллер/драйвер ЖКИ
- Режимы работы: статический, дуплекс, триплекс с возможностью управления 32, 64 или 96 жидкокристаллическими сегментами
- Настройка сигнальных электродов: статический режим, 2 линии или 3 линии
- Выбираемый режим управления смещением дисплея: статический, 1/2 или 1/3
- 32 сегментных электрода
- Последовательный ввод данных (длина слова 32…96 бит)
- Встроенный генератор промежуточных напряжений смещения ЖКИ
- Быстродействующий последовательный интерфейс (2 МГц)
- КМОП- совместимость
- Совместимость с любыми микроконтроллерами и микропроцессорами (4, 8 или 16 разрядные)
- Возможность каскадного включения для приложений с многосегментными ЖКИ
- Диапазон питания логических устройств (VDD) 2.5…5.5 В
- Диапазон питания индикатора (VLCD): 3.5…6.5 В
- Малая потребляемая мощность, возможность батарейного питания
- Генератор не требует внешних компонентов
- Производится по КМОП - технологии
Области применения:
- Телекоммуникационное оборудование
- Портативные инструменты
- Системы сигнализации
- Автомобильное оборудование

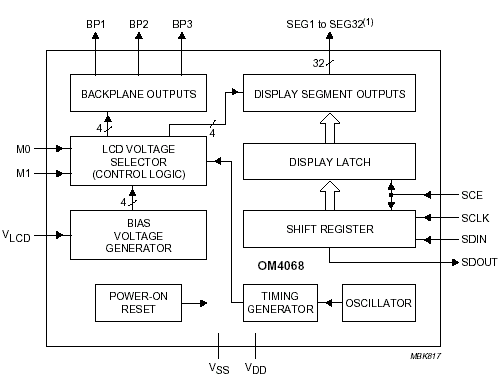

Структурная схема OM4068:

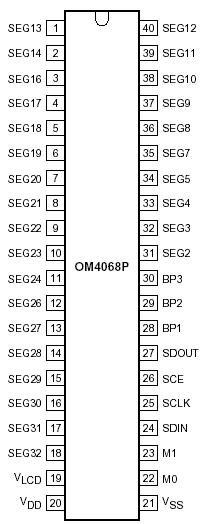

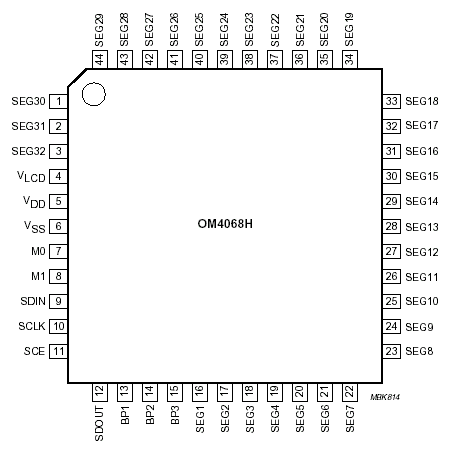

Расположение выводов OM4068:
Общее описание:
OM4068 –маломощный КМОП драйвер ЖКИ, разработанный для управления жидкокристаллическими индикаторами (ЖКИ) небольшой разрешающей способности в мультиплексном динамическом режиме. Он генерирует сигналы управления как для статических, так и для динамических ЖКИ, содержащих до 3 линий возбуждения и 32 сегментные линии и может легко использоваться в каскадном соединении для управления ЖКИ повышенной разрешающей способности. Все необходимые функции дисплея обеспечиваются одной микросхемой, которая содержит генератор напряжений смещения ЖКИ, при минимуме внешних компонентов и потребляемой мощности. 3-проводная структура шины обеспечивает последовательную связь с большинством микропроцессоров или микроконтроллеров. Все входы КМОП - совместимые.
Описание выводов:
| VLCD |
Напряжение питания ЖКИ |
| VDD |
Положительное напряжение питания |
| VSS |
Общий |
| M0, М1 |
Входы выбора режима управления |
| SDIN |
Ввод последовательных данных |
| SCLK |
Вход синхронизации последовательного ввода |
| SCE |
Вход разрешения синхронизации последовательной шины |
| SDOUT |
Вывод последовательных данных |
| BP1–BP3 |
Выходы к сигнальным электродам ЖКИ |
| SEG1-SEG32 |
Выходы к сегментным электродам ЖКИ |
