LM83

Три удалённых диода и встроенный цифровой термодатчик с двухпроводным интерфейсом

Отличительные особенности:

• Точно определяет температуру кристалла трёх удалённых ИС или диодов
• Встроенный датчик измерения температуры
• SMBus и I²C совместимый интерфейс; поддержка режима ожидания SMBus 1.1 TIMEOUT
• Два выхода прерывания: INT и T_CRIT_A
• Способность считывать данные регистров
• Формат данных температуры 7 бит плюс знаковый разряд; разрешающая способность 1°C
• 2 переменных адресных вывода позволяют подключить до 9 LM82 на одну шину

Области применения:

• Терморегуляция системы
• Компьютеры
• Электронное испытательное оборудование
• Офисная техника
• Отопление, вентиляция и кондиционирование воздуха (HVAC)

Расположение выводов:

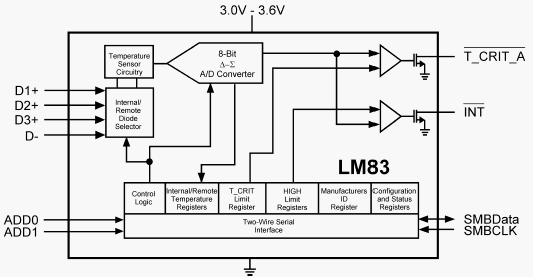

Функциональная схема:

Описание:

LM83 представляет собой цифровой температурный датчик с двухпроводным последовательным интерфейсом, который измеряет напряжение и температуру трёх удалённых диодов, используя дельта-сигма АЦП с цифровым датчиком превышения рабочей температуры. LM83 точно определяет и свою температуру и температуру внешних устройств, таких как процессор Pentium II или присоединённый диод типа 2N3904. Температуру любой специализированной интегральной схемы можно определить, используя LM83, до тех пор, пока соответствующий диод (с полупроводниковым переходом) находится на кристалле. Хост может получить доступ к регистрам LM83 в любое время, используя интерфейс шины SMBus. Прерывание по выводу (T_CRIT_A) срабатывает, когда температура в целом оказывается вне программируемого порога критической температуры (T_CRIT) компаратора. Прерывание по выводу (INT) срабатывает же тогда, когда температура превышает соответственно либо верхний, либо нижний программируемый порог температуры (HIGH) компаратора.

Хост может как программировать, так и считывать данные регистра критической температуры (T_CRIT) и четырёх регистров высокой температуры (T_HIGH). Три состояния логических входов позволяют двум выводам (ADD0, ADD1) выбирать до 9 адресных позиций LM83 на шине SMBus. Датчик начинает работу при пороговых значениях температуры по умолчанию равных 127°C для регистра T_CRIT и регистров T_HIGH. LM83 имеет регистровую совместимость и совместимость выводов с LM84, с MAX1617 фирмы Maxim и ADM1021 фирмы Analog Devices.
