LM95221

Сдвоенный цифровой температурный датчик с интерфейсом SMBus для подключения выносного диодного термочувствительного элемента

Особенности:

• Точное измерение температуры кристалла выносной ИС или p-n перехода
• Погрешность со встроенным термоэлементом - ± 3°С (макс.)
• Погрешность с выносным диодным термоэлементом:

  в диапазоне 30°С-50°С - ± 1°С (макс.)

  в диапазоне 0°С-85°С - ± 3°С (макс.)

• Напряжение питания - 3..3,6 В
• Потребляемый ток - 2 мА (ср.)
• Обнаружение неисправности выносного термоэлемента
• Встроенное измерение температуры собственного кристалла
• Характеристики измерения температуры выносным термоэлементом:

  0,125°С мл. значащий бит

  Разрешающая способность 10 бит и знак, либо программно 11 бит

  11-битное разрешение позволяет измерять температуру выше 127°С

• Характеристики измерения температуры встроенным термоэлементом:

  0,25°С мл. значащий бит

  Разрешающая способность 9 бит и знак

• Поддержка регистра состояния
• Настраиваемая частота дискретизации помогает оптимизировать энергопотребление
• Управление однократным измерением в дежурном режиме
• Интерфейс совместим с SMBus v 2.0, с поддержкой TIMEOUT
• 8-выводный корпус MSOP

Области применения:

• Системы терморегуляции серверов, персональных компьютеров и ноутбуков
• Контрольно-измерительное оборудование
• Офисная электроника

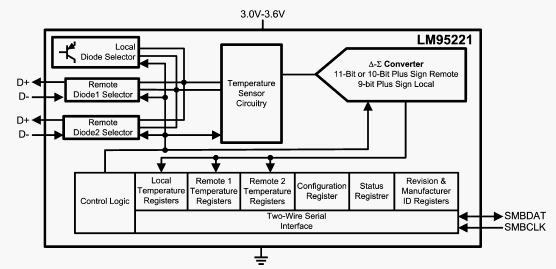

Структурная схема

Расположение выводов:

Общее описание:

LM95221 - это 8-выводная ИС в корпусе MSOP для цифрового измерения температуры по двум каналам при помощи выносных диодов. 2-проводный последовательный интерфейс LM95221 совместим с SMBus версии 2.0. Микросхема может контролировать три температурные зоны: температуру собственного кристалла и температуру двух термодатчиков - транзисторов в диодном включении. Транзисторы в диодном включении могут быть как термодиодами в процессорах Pentium и AMD, так и внешними транзисторами, например MMBT3904. Формат разрешающей способности для измерения температуры выносными датчиками может быть либо 10-битный со знаком, либо 11-битный без знака. В беззнаковом режиме температура, измеряемая внешним диодом, может превышать 127°С. Разрешающая способность для встроенного термодатчика составляет 9 бит со знаком.

Температура кристалла любой СБИС может быть точно измерена при наличии в ней измерительного диода (полупроводникового перехода). Погрешность измерения температуры в ИС LM95221, составляющая ±1°С, подстраивается на заводе для последовательного сопротивления 2,7 Ом и коэффициента нелинейности 1,008.

Документация:

282Kb Engl. Полное описание микросхемы LM95221

---

---
