LM94022

Аналоговый датчик температуры в корпусе SC70 с выходом класса АВ, программируемым коэффициентом передачи и напряжением питания 1,5В

Особенности:

  • Работа при напряжении 1,5В
  • Двухтактный выход с нагрузочной способностью 50 мкА
  • Четыре выборочных диапазона
  • Высокая точность в широком температурном диапазоне -50°C…+150°C
  • Малый потребляемый ток
  • Выход защищен от короткого замыкания
  • Сверхминиатюрный корпус SC70
  • Совместимость посадочного места со стандартным датчиком температуры LM20

Основные характеристики:

  • Напряжение питания 1.5…5.5В
  • Потребляемый ток 5.4 мкА (типичное значение)
  • Нагрузочная способность ±50 мкА
  • Точность контроля температуры:
    ±1.5°C (20°C…40°C)
    ±1.8°C (-50°C…70°C)
    ±2.1°C (-50°C…90°C)
    ±2.7°C (-50°C…150°C)
  • Рабочий температурный диапазон -50°C…+150°C

Области применения:

  • Сотовые телефоны
  • Радиочастотные трансиверы
  • Управление батарейным источником
  • Автомобильная электроника
  • Драйверы дисков
  • Игровые устройства
  • Бытовые приборы

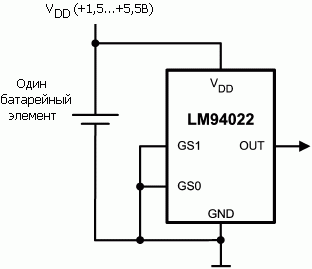

Типовая схема включения:

Типовая схема включения LM94022

Расположение выводов:

Расположение выводов LM94022

Общее описание:

LM94022 - прецизионный интегральный датчик температуры с аналоговым выходом, выполненный по КМОП-технологии и который может работать при напряжении питания 1,5В. Выходной усилительный каскад соответствует классу АВ, что делает выход LM94022 сильным источником втекающего и вытекающего тока для управления тяжелой нагрузкой. Например, датчик подходит для подключения к входу устройства выборки-хранения АЦП, которые предъявляют требования к переходной нагрузочной способности. LM94022 генерирует напряжение, пропорциональное температуре в широком диапазоне -50°C…+150°C. Малый потребляемый ток LM94022 делает его идеальным выбором для систем с батарейным питанием, а также для приложений температурного контроля общего назначения.

Два логических входа GS1 и GS0 определяют коэффициент передачи передаточной функции температура-напряжение. Доступны следующие наклоны: -5.5 мВ/°C, -8.2 мВ/°C, -10.9 мВ/°C и -13.6 мВ/°C. При установке минимального коэффициента передачи (GS1=0, GS0=0) LM94022 может работать при напряжении питания 1,5В, при этом сохранив диапазон измерения температуры в пределах рабочего температурного диапазона -50°C…+150°C. Установка на этих входах высоких уровней приведет к заданию максимальной чувствительности к температуре - 13.6 мВ/°C. Входы выбора коэффициента передачи можно непосредственно связывать с VDD или общим без использования подтягивающих резисторов. Данные входы могут также управляться логическими сигналами, что позволяет оптимизировать передаточные свойства в процессе работы или диагностики системы.

Документация:

  706 Kb Engl. Полное описание микросхемы LM94021
