LM94021

Аналоговый датчик температуры с программируемым коэффициентом передачи

Особенности:

• Работа при напряжения питания 1,5В
• Четыре выборочных коэффициента передачи
• Высокая точность контроля в широком температурном диапазоне -50°C…+150°C
• Малый потребляемый ток
• Защита выхода от короткого замыкания
• Сверхминиатюрный корпус SC70
• Совместимость посадочного места со стандартным датчиком температуры LM20

Основные характеристики:

• Напряжение питания 1.5…5.5В
• Потребляемый ток 9 мкА (типичное значение)
• Нагрузочная способность ±50 мкА
• Точность контроля температуры:

  ±1.5°C (20°C…40°C)

  ±1.8°C (-50°C…70°C)

  ±2.1°C (-50°C…90°C)

  ±2.7°C (-50°C…150°C)

• Рабочий температурный диапазон -50°C…+150°C

Области применения:

• Сотовые телефоны
• Радиочастотные трансиверы
• Управление батарейным источником
• Автомобильная электроника
• Драйверы дисков
• Игровые устройства
• Бытовые приборы

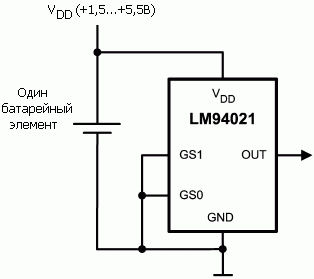

Типовая схема включения:

Расположение выводов:

Общее описание:

LM94021 - прецизионный интегральный датчик температуры с аналоговым выходом, выполненный по технологии КМОП и который может работать при напряжении питания 1,5В. Рабочий температурный диапазон составляет -50°C…+150°C, при этом, LM94021 генерирует напряжение обратно пропорционально измеряемой температуре. LM94021 характеризуется малым потребляемым током, что делает его идеальным выбором для применения в системах с батарейным питанием, а также в приложениях температурного контроля общего назначения.

С помощью двух логических входов GS1 и GS0 имеется возможность задать коэффициент передачи температура-напряжение. Доступны следующие значения наклона характеристики линейного преобразования: -5.5 мВ/°C, -8.2 мВ/°C, -10.9 мВ/°C и -13.6 мВ/°C. При установке минимального коэффициента передачи (GS1=0, GS0=0) LM94021 может работать при напряжении питания 1,5В, при этом контролируя температуру в пределах рабочего температурного диапазона -50°C…+150°C. Если на данные входы подать высокие логические уровни, то активизируется максимальная чувствительность -13.6 мВ/°C. Входы выбора коэффициента передачи допускают непосредственное подключение к VDD или общему, тем самым исключая необходимость применения дополнительных подтягивающих резисторов и сокращая размеры платы. Если в процессе работы и диагностики требуется оптимизировать значение коэффициента передачи, то данные входы могут управляться логическими сигналами.

Документация:

699 Kb Engl. Полное описание микросхемы LM94021

---

---
