LM78S40

Универсальная импульсная стабилизаторная подсистема

Отличительные особенности:

• Может быть использован в качестве повышающего, понижающего или инверсного импульсного стабилизатора
• Регулируемый вывод от 1.25 В до 40 В.
• Максимальный ток до 1.5 А без внешних транзисторов
• Работает при входном напряжении 2.5 В – 40 В
• Низкое потребление тока в холостом режиме
• 80 дБ стабилизация выходного тока по сети и по нагрузке
• Высокий коэффициент усиления, высокий ток, независимый операционный усилитель
• Импульсная модуляция без двойной генерации импульсов

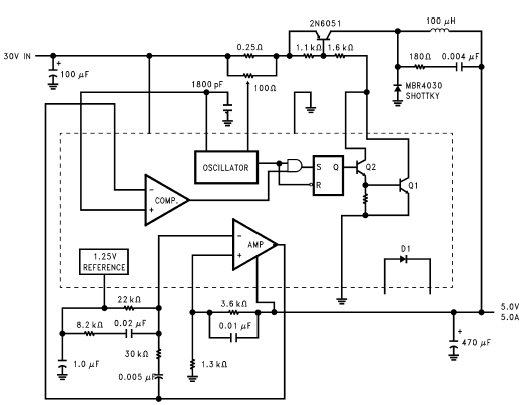

Типовая схема включения:

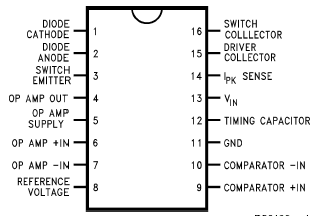

Расположение выводов:

Описание:

LM78S40 является монолитной стабилизаторной подсистемой, которая состоит из всех активных компоновочных блоков, необходимых для импульсных стабилизаторных систем. Прибор состоит из опорного напряжения с температурной компенсацией, управляемого дежурного генератора с действующим ограничителем тока, усилителя сигнала ошибки, ключа для высокого выходного тока и напряжения, мощного диода и свободного операционного усилителя. Прибор может управлять внешними NPN или PNP-транзисторами, когда необходимы ток свыше 1.5 А или напряжение свыше 40 В. Устройство может быть использовано в качестве повышающего, понижающего или инверсного импульсного стабилизатора, равно как и в качестве последовательного стабилизатора. Прибор характеризуется широким диапазоном питания, низкой резервной мощностью рассеяния, высоким КПД и низким смещением. Полезен для любой автономной импульсной системы и функционирует особенно хорошо в системах с батарейным питанием.

Документация:

290Kb Engl Описания микросхемы

---

---
