LM3488

Высокопроизводительный N-канальный контроллер нижнего плеча для импульсных стабилизаторов

Отличительные особенности:

• 8-контактный компактный корпус MSOP-8.
• Внутренний двухтактный (push-pull) драйвер с 1 А характеристикой максимального тока
• Ограничение тока и тепловая защита
• Частотная коррекция, оптимизированная конденсатором и резистором
• Внутренняя схема плавного включения
• Токовый режим
• Защита от понижения напряжения блокировкой с гистерезисом

Области применения:

• Системы распределения энергии
• Ноутбуки, карманные компьютеры (PDA), цифровые камеры и другие портативный устройства
• Автономные источники питания
• Компьютерные приставки

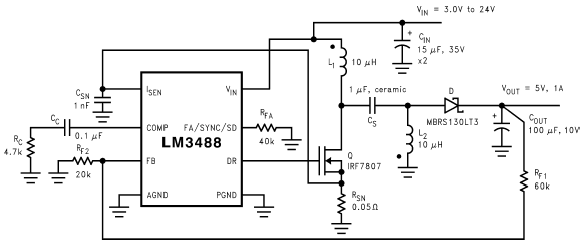

Типовая схема включения:

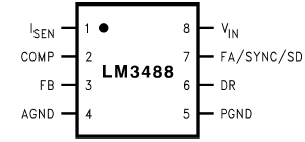

Расположение выводов:

Описание:

LM3488 является высокопроизводительным N-канальным контроллером на полевых транзисторах (FET) нижнего плеча для импульсных стабилизаторов. Подходит для использования в топологических схемах, требующих полевой транзистор нижнего плеча импульсных повышающих, обратного хода, SEPIC стабилизаторах. Более того, LM3488 может функционировать при очень высокой частоте преобразования, дабы снизить габаритные размеры. Частота преобразования LM3478 может быть отрегулирована в диапазоне между 100 кГц и 1 МГц, посредством единого внешнего резистора или посредством её синхронизации с внешним генератором импульсов. Контроль токового режима обеспечивает самую лучшую пропускную способность и переходную характеристику, а также цикличное ограничение тока. Выходной ток может быть программируем единым внешним резистором.

LM3488 имеет встроенные функции, такие как тепловая защита, защита от коротких замыканий, максимальная защита по напряжению. Энергосберегающий режим приостановки работы снижает общий ток питания до 5 мкА и позволяет программировать подачу энергии. Внутренняя схема плавного включения ограничивает пусковой ток при запуске.

Документация:

562Kb Engl Описания микросхемы

---

---
