LM3477, LM3477AВысокопроизводительный N-канальный контроллер верхнего плеча для импульсного стабилизатораОтличительные особенности:
Области применения:

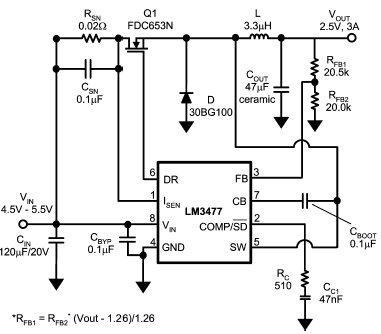

Типовая схема включения:

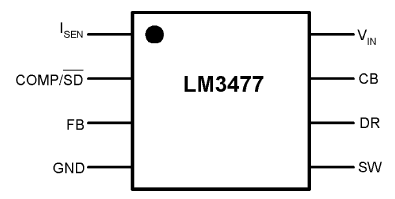

Расположение выводов:
Описание: LM3477/A является высокопроизводительным N-канальным контроллером на МОП-транзисторе (MOSFET) для импульсного генератора. Подходит для использования в топологических схемах, требующих МОП-транзистор верхнего плеча импульсных понижающих, инверсных (понижение-повышение) и дзета (zeta) стабилизаторов. Внутренний двухтактный драйвер LM3477/A делает возможным совместимость с большим количеством МОП-транзисторов. Это вместе с широким входным диапазоном входного напряжения, использованием дискретных активных составляющих и регулируемого ограничения тока позволяет оптимизировать LM3477/A для широкого использования. LM3477/A использует высокую частоту преобразования в 500 кГц, дабы снизить габаритные размеры. Регулировка тока требует только единый резистор и конденсатор для частотной коррекции. Токорегулировочная архитектура также обеспечивает самую лучшую стабилизацию выходного тока по сети и по нагрузке и цикличное ограничение тока. Энергосберегающий режим снижения тока до 5 мкА может быть использован для экономии энергии и программирования подачи энергии. Другие характеристики компонента это внутренняя схема плавного включения и внешняя максимальная защита по напряжению. Внутренняя схема плавного включения ограничивает пусковой ток при запуске. Максимальная защита по напряжению это гарантия того, что ток на выходе остаётся на одном уровне. LM3477A похож на LM3477. Главное различие между ними – та точка, при которой прибор переходит в гистерезисный режим. Порог гистерезиса у LM3477A составляет 1/3 от порога у LM3477. Документация:
