LM2731Повышающие инверторы напряжения с частотой переключения 0,6/1,6 МГц и встроенным ключом на полевом транзисторе с максимальным напряжением 22 В, выполненные в корпусе SOT23Отличительные особенности:

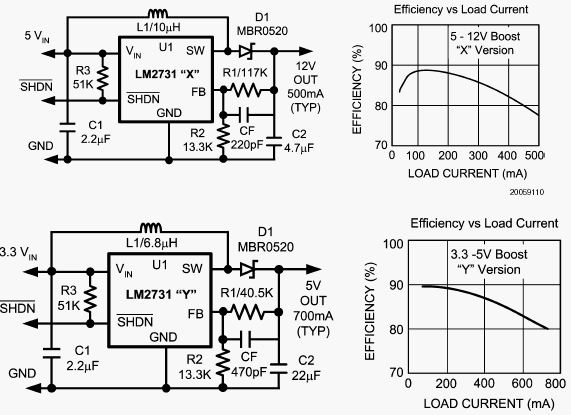

Применения:
Функциональная схема:
Расположение выводов:
Общее описание: LM2731 – это повышающие преобразователи напряжения с токовым управлением, работающие на частоте переключения 1,6 МГц (вариант «X») или 0,6 МГц (вариант «Y»). Применение корпуса типа SOT23, ставшее возможным благодаря минимизации потерь в переключающем ключе при токе 1,8 А и использование малогабаритных конденсаторов и катушек индуктивности позволило достичь наилучшего в отрасли отношения преобразовываемой мощности к занимаемому объему (удельной мощности). Встроенный ключ на напряжение до 22 В делает эти микросхемы прекрасным решением для задач увеличения напряжения до 20 В. Микросхемы имеют вход (с логическими уровнями напряжений) для перевода их в дежурный режим, позволяющий снизить ток покоя и сэкономить энергию батарей. Защита реализована с помощью поциклового ограничения тока нагрузки и выключения при перегреве. Встроенная схема компенсации упрощает разработку и снижает число навесных элементов. Документация:
