LM1578A, LM2578A, LM3578A

Импульсный стабилизатор

Отличительные особенности:

• Инверсные и неинверсные входы для обратной связи
• Опорное напряжение на входах 1.0 В
• Работает при 2 В – 40 В
• Выходной ток до 750 мА, режим объёмного заряда менее 0.9 В
• Ограничение тока и тепловая защита
• Рабочий цикл до 90%

Области применения:

• Может служить импульсным понижающим стабилизатором, импульсным повышающим стабилизатором, инверсным стабилизатором и односторонним трансформатором.
• Регулировка частоты вращения двигателя
• Импульсная лампа

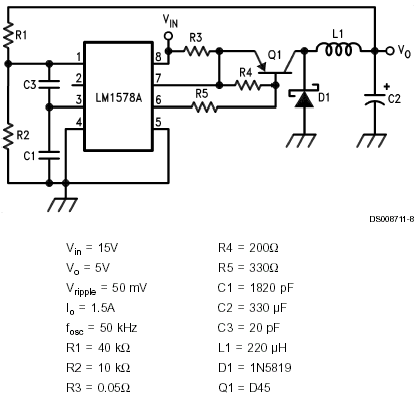

Типовая схема включения:

Расположение выводов:

Описание:

LM1578A является импульсным стабилизатором, который легко может быть настроен для преобразования постоянного тока и служить импульсным понижающим стабилизатором, импульсным повышающим стабилизатором и инверсным стабилизатором. LM1578A характеризуется уникальным входным каскадом компаратора, который имеет не только независимые контакты для инверсного и неинверсного входов, но также для каждого входа имеет встроенный источник опорного напряжения в 1.0 В, что упрощает расчёт схемы и топологию платы. Вывод может быть преобразован до 750 мА и имеет выходные контакты для коллектора и эмиттера, что способствует большей трансформируемости конструкции. Внешний вывод ограничителя тока может быть либо «земля», либо Vin, в зависимости от применения. Вдобавок к этому, LM1578A имеет встроенный генератор, который устанавливает частоту коммутации с единым внешним конденсатором в диапазоне от 1 Гц до 100 кГц (типичная).

LM1578A является улучшенным вариантом LM1578 и обладает улучшенными характеристиками по общему напряжению питания, питанию выходного транзисторного эмиттера и питанию коллектора.

Документация:

1038Kb Engl Описания микросхемы

---

---
