LM5072

Встроенный 100 В-ый интерфейс питаемого устройства "Power Over Ethernet" и ШИМ-контроллер с поддержкой вспомогательных источников питания

Отличительные особенности:

• Интерфейс питаемого устройства
  • Интерфейс питаемого устройства, полностью совместимый с IEEE 802.3af
  • Поддержка вспомогательных источников питания
  • Минимальное напряжение вспомогательного питания: 9В
  • Максимальное входное напряжение 100В
  • Программируемое ограничение постоянного тока до 800 мА
  • МОП-транзистор (100В, 0.7 Ом) с поддержкой "горячей" коммутации
  • Встроенный сигнатурный резистор питаемого устройства
  • Встроенный PoE-вход с функцией блокировки при снижении напряжения
  • Программируемое ограничение пускового тока
  • Поддержка классификации питаемого устройства
  • Индикатор корректности питания
  • Защитное отключение при перегреве
• ШИМ-контроллер
  • ШИМ-контроллер токового режима
  • 100В-ый пусковой стабилизатор
  • Усилитель отклонения с 2%-ым источником опорного напряжения
  • Поддержка изолированных и неизолированных топологий
  • Программируемая частота генератора
  • Программируемый плавный старт
  • Драйвер управления затвором с макс. током 800 мА
  • 80%-ое ограничение заполнения импульсов со встроенной компенсацией наклона (см. информацию для заказа)
  • 50%-ое ограничение заполнения импульсов со встроенной компенсацией наклона (см. информацию для заказа)
  • Корпус TSSOP-16 EP (EP - теплорассеивающая площадка)

Области применения:

• IEEE 802.3af-совместимые питаемые устройства в составе PoE-системы
• Несовместимые специализированные решения
• Устройства, питаемые через сеть Ethernet, повышенной мощности

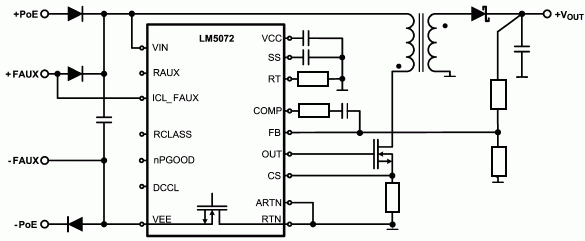

Упрощенная схема включения:

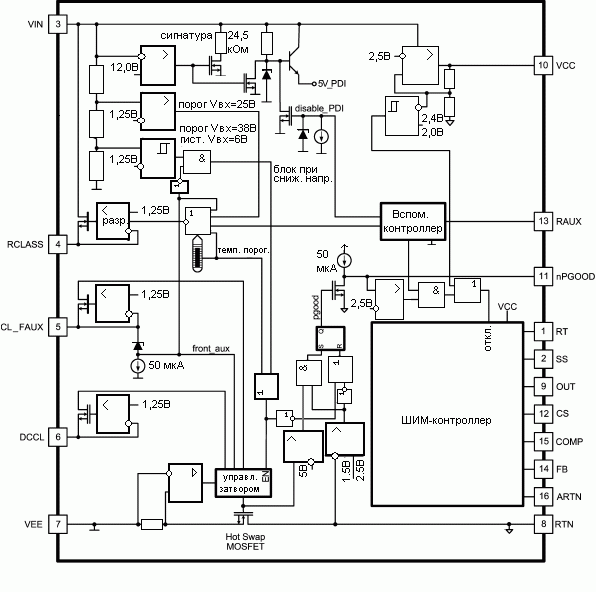

Структурная схема:

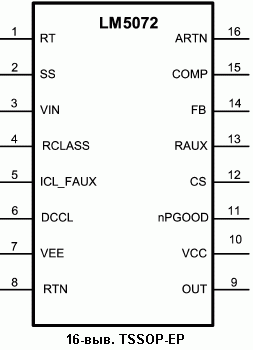

Расположение выводов:

Общее описание:

LM5072 - интегральная схема, которая сочетает в одном кристалле интерфейс питаемого устройства и контроллер широтно-импульсной модуляции. Данная ИС позволяет реализовать завершенный источник питания, полностью совместимый с IEEE 802.3af, для устройств, питаемых через сеть Ethernet (технология PoE). Контроллер интегрирует все компоненты, необходимые для реализации интерфейса питаемого устройства и преобразователя постоянного напряжения при минимальном количестве внешних компонентов. LM5072 альтернативно может питаться от вспомогательных источников, например, сетевых адаптеров, что обеспечивает дополнительную гибкость применения. Интерфейс питаемого устройства на основе МОП-транзистора с низким сопротивлением открытого канала и программируемым ограничением постоянного тока расширяют область применения LM5072 до удвоенного уровня мощности по сравнению с требованиями стандарта 802.3af. Максимальное входное напряжение 100В упрощает выбор подавителя переходных напряжений для защиты питаемого устройства от переходных процессов в сети. LM5072 содержит простой в применении ШИМ-контроллер, который поддерживает различные топологии импульсных преобразователей, в т.ч. прямоходовая, обратноходовая и вольтодобавочная. Схема ШИМ-управления выполнена на основе управления по импульсному току, что обеспечивает такие преимущества, как прямая связь по входному напряжению, пошаговое ограничение тока и упрощенная цепь компенсации обратной связи. Выпускается два исполнения LM5072 с 80%-ым и 50%-ым ограничением максимального заполнения импульсов.

Информация для заказа:

Документация:

968 Kb Engl Описание микросхемы

---

---
