LM3503

Повышающий преобразователь для питания белых светодиодов с аналоговой регулировкой яркости

Отличительные особенности:

• Способность питать до 4, 6, 8 или 10 белых светодиодов в приложениях с двумя индикаторами
• КПД > 80%
• Модификации с выходным напряжением 16, 25, 35 или 44 В
• Защита от снижения входного напряжения
• Встроенная схема плавного запуска, устраняющая броски тока при включении
• Фиксированная частота переключений 1 МГц
• Аналоговая регулировка яркости
• Широкий диапазон входного напряжения от 2.5 до 5.5 В
• Тонкие корпуса (высота < 1 мм): 10 контактный MicroSMD и 16 контактный LLP корпуса

Применения:

• Портативные устройства с двумя индикаторами
• Сотовые телефоны и PDA

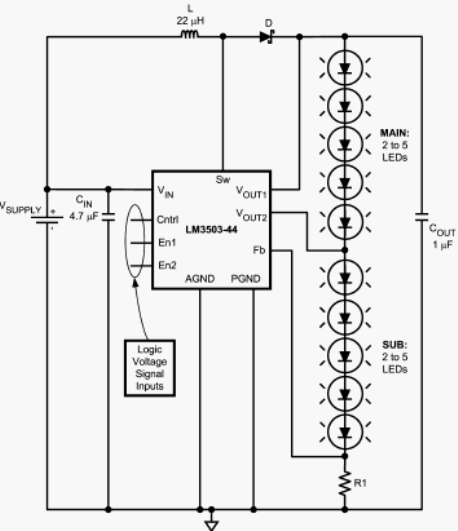

Типовая схема включения:

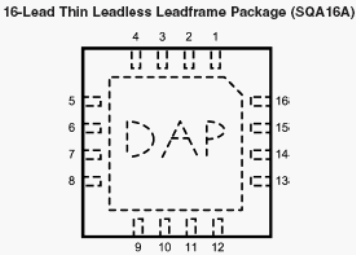

Расположение выводов:

Общее описание:

LM3503 - драйвер питания белых светодиодов подсветки. LM3503 является законченным решением для устройств с большим дисплеем или двумя индикаторами. LM3503 содержит два встроенных коммутатора на проходных полевых транзистора, что делает его идеальным для использования в приложениях с двумя индикаторами. Выходной ток может изменяться при помощи постоянного сигнала, подаваемого на вход CTRL с выхода ЦАП или RC фильтра, на вход которого подан сигнал с ШИМ.

За счет наличия не требующих внешних элементов встроенных схем ограничения тока, защиты от перенапряжения и защиты от пониженного напряжения, LM3503 имеет характеристики, превышающие характеристики аналогичных драйверов белых светодиодов.

Документация:

1040 Kb Engl Описание LM3503

---

---
