LM3501

Синхронный повышающий DC/DC преобразователь для питания белых светодиодов

Отличительные особенности:

• Синхронное детектирование, высокое выходное напряжение и отсутствие необходимости использования внешнего диода Шотки
• Использование миниатюрных элементов в корпусах для поверхностного монтажа
• Способен питать от 2 до 5 белых светодиодов
• Диапазон входного напряжения от 2.7 до 7 В
• Полная развязка в дежурном режиме
• Регулировка выходного тока при помощи постоянного напряжения
• Встроенная защита от перенапряжения по выходу (OVP), не требующая внешнего стабилитрона

  LM3501-16: 15.5 В OVP;

  LM3501-21: 20.5 В OVP.

• В качестве входного и выходного фильтров используются два керамических конденсатора (16 или 25 вольтовые)
• Отключение при перегреве
• Ток потребления в дежурном режиме 0.1 мкА
• Миниатюрный 8 контактный SMD корпус

Применения:

• Источники напряжения смещения ЖКИ
• Питание белых светодиодов
• Переносные приборы
• Цифровые фотокамеры
• Портативные приборы

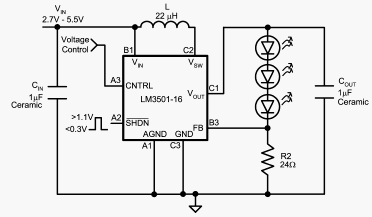

Типовая схема включения:

Расположение выводов:

Общее описание:

LM3501 - повышающий DC/DC преобразователь, работающий на фиксированной частоте, который является идеальным для питания белых светодиодов подсветки. Имея интегрированный синхронный коммутатор, не требующий внешних диодов Шотки, и низкое напряжение обратной связи (515 мВ), LM3501 был оптимизирован для работы в качестве источников питания светодиодов подсветки сотовых телефонов и других переносных изделий, питающихся от Li+ и трехэлементных NiMH аккумуляторов. LM3501 работает на фиксированной частоте 1 МГц. При использовании в входном и выходном фильтрах керамических конденсаторов, LM3501 представляет собой дешевое решение с низким уровнем шумов.

Доступны две модификации LM3501, имеющие различное максимально допустимое выходное напряжение. LM3501-21 имеет максимальное выходное напряжение 21 В и предназначен для питания 4 или 5 белых светодиодов, соединенных последовательно. LM3501-16 имеет максимальное выходное напряжение 16 В и предназначен для питания 3 или 4 белых светодиодов, соединенных последовательно (максимальное количество светодиодов зависит от их прямого падения напряжения). При обрыве цепи светодиодов LM3501 использует встроенную схему защиты выхода, которая предотвращает перенапряжение.

Для задания максимального выходного тока используется один внешний резистор. Выходной ток может легко регулироваться путем подачи на вход отключения сигнала с ШИМ или аналогового напряжения на вход управления. В дежурном режиме LM3501 полностью отключает вход от выхода, создавая полную развязку и препятствуя любым токам утечки через светодиоды.

Документация:

1064 Kb Engl Описание LM3501

---

---
