LM3500

Синхронный повышающий DC/DC преобразователь для питания белых светодиодов

Отличительные особенности:

• Синхронное детектирование, высокое выходное напряжение и отсутствие необходимости использования внешнего диода Шотки
• Использование миниатюрных элементов в корпусах для поверхностного монтажа
• Способен питать от 2 до 5 белых светодиодов
• Диапазон входного напряжения от 2.7 до 7 В
• Встроенная защита от перенапряжения по выходу (OVP), не требующая внешнего стабилитрона

  LM3500-16: 15.5 В OVP;

  LM3500-21: 20.5 В OVP.

• Полная развязка в дежурном режиме
• Блокировка при снижении входного напряжения
• В качестве входного и выходного фильтров используются два керамических конденсатора
• Отключение при перегреве
• Ток потребления в дежурном режиме 0.1 мкА
• Миниатюрный 8 контактный SMD корпус

Применения:

• Источники напряжения смещения ЖКИ
• Питание белых светодиодов
• Переносные приборы
• Цифровые фотокамеры
• Портативные приборы

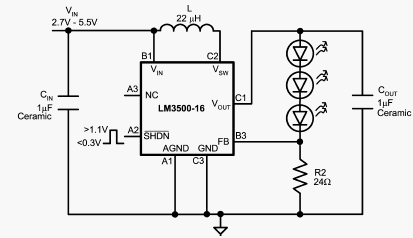

Типовая схема включения:

Расположение выводов:

Общее описание:

LM3500 - повышающий DC/DC преобразователь, работающий на фиксированной частоте, который является идеальным для питания белых светодиодов подсветки. Имея интегрированный синхронный коммутатор, не требующий внешних диодов Шотки, и низкое напряжение обратной связи (500 мВ), LM3500 был оптимизирован для работы в качестве источников питания светодиодов подсветки сотовых телефонов и других переносных изделий, питающихся от Li+ и трехэлементных NiMH аккумуляторов. LM3500 работает на фиксированной частоте 1 МГц. При использовании в входном и выходном фильтрах керамических конденсаторов, LM3500 представляет собой дешевое решение с низким уровнем шумов.

Доступны две модификации LM3500, имеющие различное максимально допустимое выходное напряжение. LM3500-21 имеет максимальное выходное напряжение 21 В и предназначен для питания 4 или 5 белых светодиодов, соединенных последовательно. LM3500-16 имеет максимальное выходное напряжение 16 В и предназначен для питания 3 или 4 белых светодиодов, соединенных последовательно (максимальное количество светодиодов зависит от их прямого падения напряжения). При обрыве цепи светодиодов LM3500 использует встроенную схему защиты выхода, которая предотвращает перенапряжение.

Для задания максимального выходного тока используется один внешний резистор. Выходной ток может легко регулироваться путем подачи на вход отключения сигнала с ШИМ. В дежурном режиме LM3500 полностью отключает вход от выхода, создавая полную развязку и препятствуя любым токам утечки через светодиоды.

Документация:

1104 Kb Engl Описание LM3500

---

---
