LP3947

Контроллер зарядного устройства литий-ионной аккумуляторной батареи с питанием от шины USB или сетевого адаптера

Отличительные особенности:

• Содержит схему зарядки от шины USB
• Встроенный проходной транзистор
• Предварительный заряд глубоко разряженной батареи
• Контроль температуры батареи
• Встроенный 5,6-часовой таймер
• Блокировка при снижении или повышении напряжения
• Индикаторы состояния зарядки
• Схема контроля зарядного тока с аналоговым выходом
• Возможность отдачи в нагрузку ток 1А в режиме LDO
• Токовая и температурная защита с непрерывным контролем

Основные технические характеристики:

• Точность зарядного напряжения 1% в температурном диапазоне 0°C ??Tj ??85°C
• Диапазон входного напряжения 4.3…6.0В
• Диапазон зарядного тока 100…750 мА в режиме зарядного устройства
• Диапазон зарядного тока 100…500 мА в режиме USB
• Корпус LLP с рассеиваемой мощностью 2,7Вт при Tа = 25°C

Области применения:

• Сотовые телефоны
• Персональные цифровые помощники
• Цифровые камеры
• Устройства с питанием от шины USB
• Программируемые источники тока

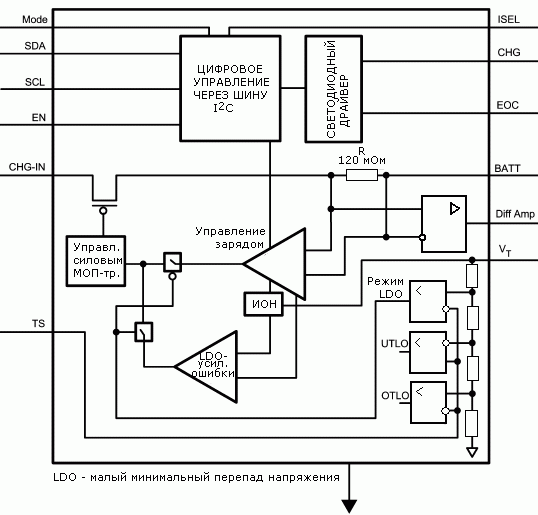

Структурная схема LP3947:

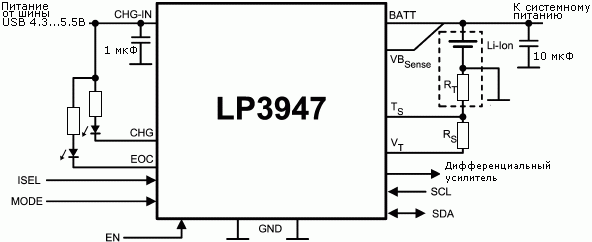

Типовая схема включения LP3947:

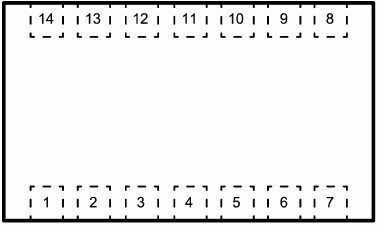

Расположение выводов:

Описание выводов:

Номер	Наименование
1	EN	Вход разрешения работы
2	SCL	Линия синхронизации шины I2C
3	SDA	Линия данны/адреса шины I2C
4	BATT	Вход питания
5	VT	Выход стабилизированного напряжения 2,78В для термистора контроля температуры
6	VBsens	Вход контроля батарейного напряжения
7	MODE	Выбор режима питания: USB или сетевой адаптер
8	Diff-Amp	Выход усилителя контроля тока
9	Ts	Многофункциональный вход: контроль температуры/выбор режима LDO
10	EOC	Выход с открытым стоком для подключения индикатора, сигнализирующего о завершении зарядки
11	GND	Общий
12	CHG	Выход с открытым стоком для подключения индикатора, сигнализирующего о выполнении зарядки
13	ISEL	Выбор режима мощности: малая (100мА) или большая (500 мА)
14	CHG-IN	Вход зарядного устройства от стабилизированного источника питания с ограничением тока

Общее описание:

LP3947 - завершенная система управления зарядкой литий-ионной аккумуляторной батареей с питанием или от шины USB или от сетевого адаптера. В режиме USB LP3947 может работать в одном из двух режимов зарядки: режим малой мощности или режим высокой мощности. Альтернативно, LP3947 может выполнять зарядку при питании от сетевого адаптера. И в режиме USB и в режиме сетевого адаптера зарядный ток, напряжение зарядки и условие прекращения заряда выбираются через интерфейс I²C. LP3947 может также функционировать с параметрами, заданными по умолчанию в производственных условиях. Температура батареи контролируется непрерывно через вывод Ts, что позволяет блокировать заряд при выявлении опасных условий. Зарядное устройство также содержит защиту от понижения и превышения напряжения, а также 5.6-часовой таймер для защиты батареи. Проходной транзистор и резистор для контроля зарядного тока также интегрированы в LP3947.

LP3947 работает в 4 режимах: предварительный заряд, заряд постоянным током, заряд постоянным напряжением и поддержание. Предусмотрено два выхода с открытым стоком для индикации статуса. Встроенный усилитель преобразовывает зарядный ток в напряжение. Кроме этого, зарядное устройство может работать в режиме LDO, обеспечивая максимальный ток нагрузки 1,2А.

Информация для заказа:

LP3947, упакованный в ленту на бобине по 1000 шт.	LP3947, упакованный в ленту на бобине по 4500 шт.	Установки по умолчанию	Маркировка на корпусе
LP3947ISD-09	LP3947ISDX-09	Iзар. = 500 мА Vбат = 4.1ВEOC = 0.1C (завершение заряда)	L00055B
LP3947ISD-51	LP3947ISDX-51	Iзар. = 500 мА Vбат = 4.2ВEOC = 0.1C (завершение заряда)	L00056B

Документация:

665kB Engl Полное описание микросхемы
