LM3655

Интегральная схема управления зарядом и защиты для встраиваемых одноэлементных литий-ионных или литий-полимерных батарей

Отличительные особенности:

• Защита от перенапряжения на нагрузке и батарейном источнике
• Защиты от токовой перегрузки в цепи нагрузки и батарейного источника
• Защита от реверса тока
• Защита от перемены полярности зарядного устройства
• Входная защита от короткого замыкания, защищающая аккумулятор от к.з. в разъеме зарядного устройства
• Защита выхода от токовых перегрузок и короткого замыкания
• Все функции управления зарядом: подзаряд глубокоразряженных батарей, полноуровневый и импульсный заряд
• Возможность работы со стабилизированным и нестабилизированным сетевым адаптером или адаптером автомобильного питания
• Стабилизация мощности внешнего силового PNP-транзистора
• Выбор химического типа аккумулятора: литий-ионный или литий-полимерный
• Функция линейного пикового детектора для фильтрации пульсаций источника питания
• Цифровая фильтрация переходных напряжений на аккумуляторе в процессе передачи импульсов, когда LM3655 используется в составе батарейного источника сотового телефона
• 25-выв. корпус microSMD с размерами 2.5 мм x 2.5 мм для монтажа на четырехслойной печатной плате внутри батарейного источника.

Основные технические характеристики:

• Вход выбора напряжений прекращения заряда 4.10В и 4.16В (1%)
• Максимальный ток зарядки 1,2А
• Защитный параллельный стабилизатор напряжения 4,35В
• Стабилизация мощности внешнего PNP-транзистора на уровне 800 мВт при 25°C позволяет работать при 30В (размах) и 18В постоянного напряжения

Области применения:

• Сотовые телефоны и другие портативные приложения, которые используют встраиваемые литий-ионные батареи

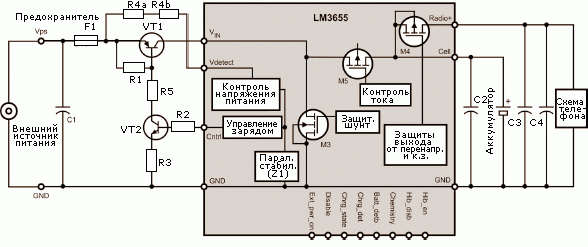

Структура и типовая схема включения LM3655:

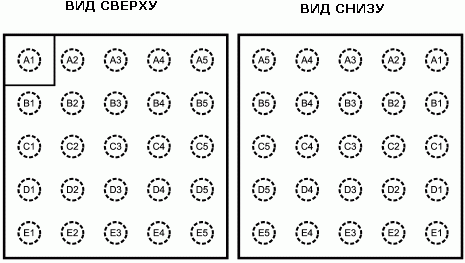

Расположение выводов в корпусе MicroSMD LM3655:

Общее описание:

LM3655 выполняет все функции управления зарядом, разрядом и защиты одноэлементной литий-ионной батареи. Зарядка батареи может выполняться при питании от различных типов источников питания, в т.ч. нестабилизированные и стабилизированные сетевые адаптеры, а также автомобильные адаптеры питания. Управление зарядным током выполняется с помощью внешнего биполярного силового PNP-транзистора.

Кроме того, LM3655 выполняет эффективную и всестороннюю функцию управления разрядом. Весь рабочий ток нагрузки создается литий-ионной батареей и проходит через данную ИС. За счет этого имеется возможность отключить батарейное питание при возникновении токовой перегрузки, короткого замыкания и снижении напряжения батареи. Данная ИС также выполняет ряд защитных функций от перенапряжения и перегрузки. Внутренняя схема защиты дублируется идентичной схемой, обеспечивая избыточный уровень безопасности. LM3655 требует минимального количества внешних компонентов и размещается в корпусе для поверхностного монтажа, который позволяет интегрировать плату с микросхемой в одноэлементную аккумуляторную батарею.

Документация:

833kB Engl Полное описание микросхемы

---

---
