LM3543

Тройной коммутатор шины питания USB порта и ограничитель тока

Характеристики:

• 90 мОм МОП транзистор
• Выходной ток каждого порта - 500 мА
• Задержка появления влага ошибки при горячем включении - 7 мс
• Расположение выводов соответствует промышленному стандарту
• Защита выхода от КЗ с обратной связью по току
• Тепловая защита
• Защита от снижения напряжения
• Признан лабораториями UL и Nemko
• Диапазон входного напряжения от 2.7 до 5.5 В
• Ток потребления в дежурном режиме - не более 5 мкА
• 16 выводной SOIC корпус
• Рабочий температурный диапазон от –40°С до +85°С

Применение:

• USB концентраторы с автономным питанием и питанием от порта
• USB приборы мониторов и принтеров
• Коммутаторы напряжения питания общего применения

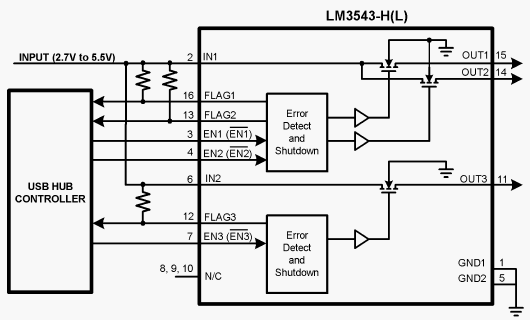

Структурная схема:

Расположение выводов:

Общее описание:

LM3543 - тройной коммутатор напряжения питания, который идеально подходит для использования в USB коммутаторах с автономным питанием и с питанием от шины. Независимость портов, аварийные флаги, возможность "горячего подключения" и защита от КЗ по выходу позволяют прибору полностью удовлетворять требованиям к USB устройствам.

LM3543 имеет диапазон входного напряжения от 2.7 до 5.5 В. Входы логики активизации прибора (имеющие в различных модификациях высокий или низкий активный уровень) совместимы с сигналами, имеющими величину высокого уровня от 2,7 до 5,5 В. При КЗ по выходу, прибор LM3543 ограничивает выходной ток до величины 1,25 А.

Низкое сопротивление замкнутого ключа прибора LM3543 гарантирует соответствие требованиям USB к падению напряжения даже при токе 500 мА. Таким образом, USB приборы с высоковольтным и низковольтным питанием, а так же с питанием от шины, могут быть включены ведущим концентратором или концентратором с автономным питанием, содержащим прибор LM3543.

В добавление, LM3543 имеет обратную связь по току, которая для снижения потребления в режиме перегрузки по току, в режиме теплового отключения и при снижении напряжения отключает прибор, защищая его от повреждения.

Документация:

316 kB Engl Полное описание микросхемы LM3543 фирмы National Semiconductor

---

---
